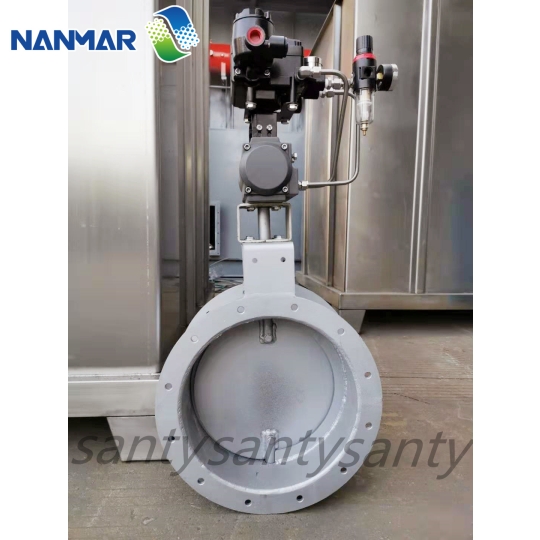

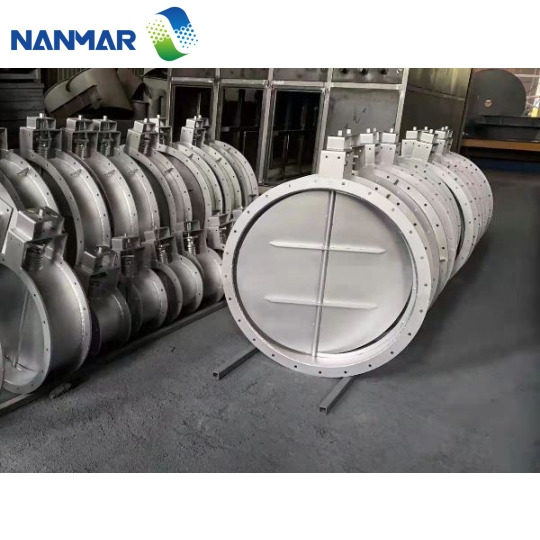

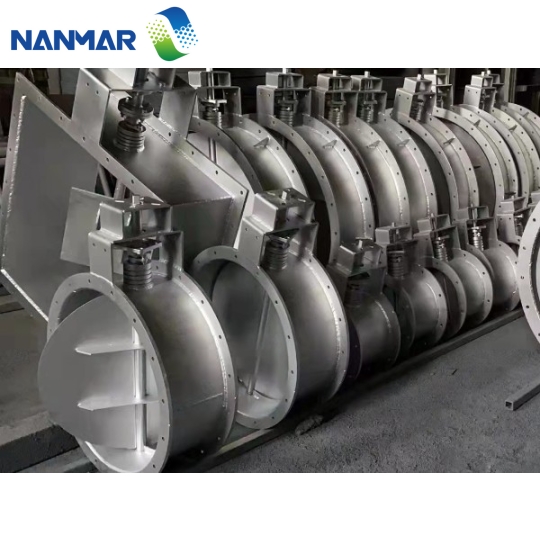

Van bướm thông gió khí nén chuyên dụng (Pneumatic Ventilation Butterfly Valve)

Lượt xem:
11

Van bướm thông gió điều khiển bằng khí nén là thiết bị cơ khí chuyên dụng dùng để đóng ngắt hoặc điều tiết lưu lượng khí trên đường ống khí thải hạ áp. Van được cấu tạo từ thân van bướm kết hợp bộ truyền động khí nén (các dòng GT, RT, AT, AW), vận hành đóng mở nhanh bằng cách quay đĩa van 90 độ quanh trục nhờ nguồn động lực khí nén. Thiết bị có kết cấu hàn tấm thép dạng ngắn nhỏ gọn, trọng lượng nhẹ, trở lực dòng khí thấp, lưu lượng thông khí lớn, chống kẹt do giãn nở nhiệt và chịu dải nhiệt độ làm việc từ -45 đến +400 độ C.

Giới thiệu

Nanmar Việt Nam là nhà sản xuất / cung cấp quy mô lớn các loại lọc không khí công nghiệp, thiết bị phòng sạch và các sản phẩm khác được sử dụng trong ngành thực phẩm, bán dẫn, hàng không vũ trụ, thiết bị đo lường chính xác, bệnh viện, y sinh học và phòng thí nghiệm. Chúng tôi có thể đảm nhận các dự án phòng sạch từ cấp độ 100 đến cấp độ 10000, cung cấp dịch vụ phòng sạch trọn gói.

Thứ 2 - Thứ 6 từ 8:00 đến 17:00 | Website: https://nanmar.vn/

Phòng 721, tầng 7 toà nhà Thành Đạt 3, số 4 Lê Thánh Tông, Phường Ngô Quyền, Hải Phòng

86-512-69155999 - 86-139-06216210

airexpert@nanmar-clean.com

Detail

GIỚI THIỆU THIẾT BỊ VÀ NGUYÊN LÝ HOẠT ĐỘNG

Giới thiệu sản phẩm: Van bướm thông gió khí nén chủ yếu bao gồm thân van bướm và cụm bộ truyền động khí nén đồng bộ (dòng GT, RT, AT, AW). Thiết bị chuyên dùng cho việc điều khiển đóng/mở (ON/OFF) hoặc điều tiết lưu lượng môi chất khí trong các đường ống áp suất thấp. Van áp dụng dạng kết cấu mới hàn giữa đĩa van đường tâm và tấm thép kết cấu ngắn; sở hữu ưu điểm kết cấu nhỏ gọn, trọng lượng nhẹ, dễ dàng lắp đặt, trở lực dòng chảy nhỏ, lưu lượng khí đi qua lớn, triệt tiêu ảnh hưởng kẹt van do hiện tượng giãn nở nhiệt ở nhiệt độ cao, thao tác vận hành êm ái nhẹ nhàng. Van có thể lắp đặt đa vị trí, đa góc độ và không bị ảnh hưởng bởi hướng dòng chảy của môi chất khí.
Nguyên lý đóng mở: Van bướm khí nén sử dụng khí nén làm nguồn cấp động lực, truyền động trục van để điều khiển đĩa van hình tròn quay quanh đường tâm trục. Khi van quay 90 độ từ vị trí ban đầu sẽ kết thúc một chu trình hành trình (từ mở sang đóng, hoặc từ đóng sang mở); quay ngược lại 90 độ sẽ kết thúc chu trình hành trình đối lập (từ đóng sang mở, hoặc từ mở sang đóng).

ĐẶC ĐIỂM SẢN PHẨM

Kết cấu cơ khí đơn giản, công tác bảo dưỡng bảo trì thuận tiện.
Thời gian đóng mở tức thì, tác động nhanh chóng, giúp nâng cao hiệu suất làm việc và rút ngắn thời gian kiểm tra bảo dưỡng hệ thống.
Tính thích ứng linh hoạt: Tùy theo yêu cầu của khách hàng và đặc thù môi chất, van có thể tùy chọn đa dạng các loại vật liệu gioăng làm kín và chi tiết linh kiện khác nhau để tương thích với các môi chất và điều kiện làm việc khắc nghiệt, phát huy tối đa hiệu quả sử dụng.

LĨNH VỰC VÀ ĐƯỜNG ỐNG ỨNG DỤNG

Ứng dụng rộng rãi trong các hệ thống thông gió, kỹ thuật môi trường xử lý khí thải của các ngành: Công nghiệp hóa chất, sản xuất vật liệu xây dựng, nhà máy nhiệt điện, công nghiệp sản xuất kính và thủy tinh.
Lắp đặt trên các tuyến đường ống dẫn khí lạnh hoặc khí nóng chứa bụi, đóng vai trò là thiết bị điều khiển đường ống để điều tiết lưu lượng khí hoặc đóng ngắt hoàn toàn tuyến ống.

BẢNG QUY CÁCH THÔNG SỐ KỸ THUẬT TIÊU CHUẨN

Dải kích cỡ đường kính van (Khẩu độ): Phi 168 mm đến Phi 1000 mm
Dải nhiệt độ làm việc cho phép: -45 độ C đến +400 độ C
Phương thức kết nối đường ống: Kết nối mặt bích (Mặt bích tiêu chuẩn)
Tùy chọn vật liệu thân van: Thép Q235, Inox SUS304, Inox SUS316L và các vật liệu hợp kim chịu nhiệt độ cao khác
Tùy chọn vật liệu cánh/đĩa van: Thép Q235, Inox SUS304, Inox SUS316L và các vật liệu hợp kim chịu nhiệt độ cao khác
