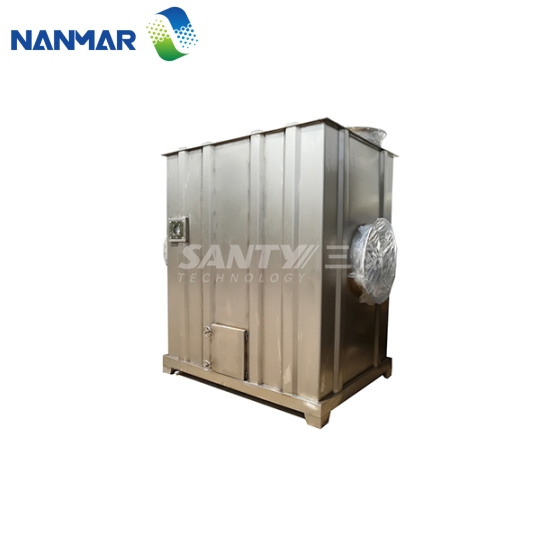

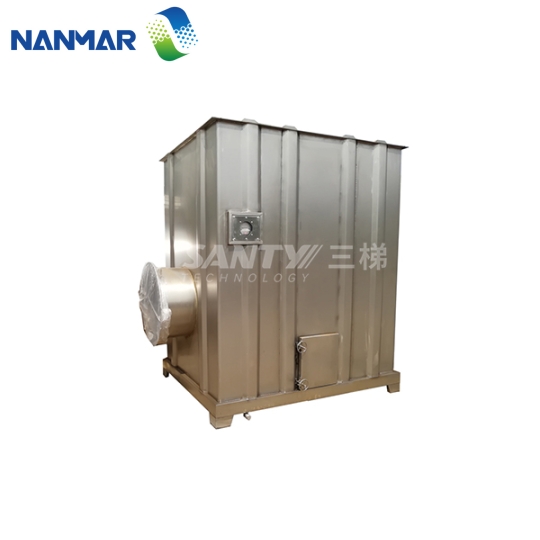

Hộp hấp phụ than hoạt tính (Activated Carbon Adsorption Box)

Lượt xem:
10

Hộp hấp phụ than hoạt tính chuyên xử lý khí thải hữu cơ lưu lượng lớn nồng độ thấp và các chất khí ô nhiễm vô cơ, khí axit, khí kiềm. Thiết bị ứng dụng bề mặt riêng cực lớn và cấu trúc mao quản xốp của than hoạt tính để hút giữ các phân tử khí độc hại tách khỏi dòng khí trước khi xả ra môi trường. Thân hộp được gia công bằng thép Q235 hoặc Inox SUS304 theo quy trình hàn kín không khe hở, sử dụng than hoạt tính chỉ số iod cao, thiết kế kín khít hoàn toàn lắp đặt được cả trong nhà lẫn ngoài trời với hiệu suất làm sạch đạt từ 95% trở lên.

Giới thiệu

Nanmar Việt Nam là nhà sản xuất / cung cấp quy mô lớn các loại lọc không khí công nghiệp, thiết bị phòng sạch và các sản phẩm khác được sử dụng trong ngành thực phẩm, bán dẫn, hàng không vũ trụ, thiết bị đo lường chính xác, bệnh viện, y sinh học và phòng thí nghiệm. Chúng tôi có thể đảm nhận các dự án phòng sạch từ cấp độ 100 đến cấp độ 10000, cung cấp dịch vụ phòng sạch trọn gói.

Thứ 2 - Thứ 6 từ 8:00 đến 17:00 | Website: https://nanmar.vn/

Phòng 721, tầng 7 toà nhà Thành Đạt 3, số 4 Lê Thánh Tông, Phường Ngô Quyền, Hải Phòng

86-512-69155999 - 86-139-06216210

airexpert@nanmar-clean.com

Detail

GIỚI THIỆU THIẾT BỊ VÀ NGUYÊN LÝ

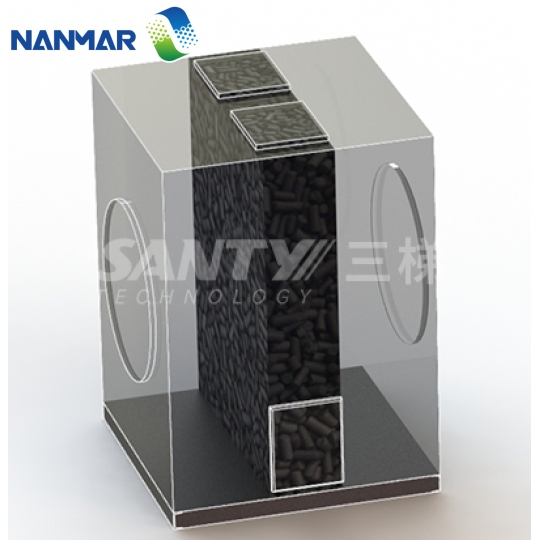

Giới thiệu thiết bị: Khí thải được quạt hút cung cấp động lực, đi vào buồng hấp phụ ở trạng thái áp suất âm rồi tiến vào lớp than hoạt tính. Do trên bề mặt chất hấp phụ than hoạt tính tồn tại lực hút phân tử hoặc lực liên kết hóa học chưa cân bằng và chưa bão hòa, nên khi bề mặt than tiếp xúc với dòng khí sẽ hút giữ các phân tử khí ô nhiễm, khiến chúng tập trung cô đọng và giữ chặt lại trên bề mặt than hoạt tính. Hiện tượng này gọi là quá trình hấp phụ.
Nguyên lý hệ thống: Thiết bị tận dụng năng lực hấp phụ trên bề mặt của chất hấp phụ than hoạt tính, đưa dòng khí thải tiếp xúc với lớp than hoạt tính xốp có diện tích bề mặt lớn. Các chất ô nhiễm trong khí thải bị giữ lại trên bề mặt than, tách rời khỏi hỗn hợp khí, dòng khí sạch sau khi làm sạch được quạt hút đẩy xả lên cao qua ống khói.

SƠ ĐỒ VÀ QUY TRÌNH CÔNG NGHỆ

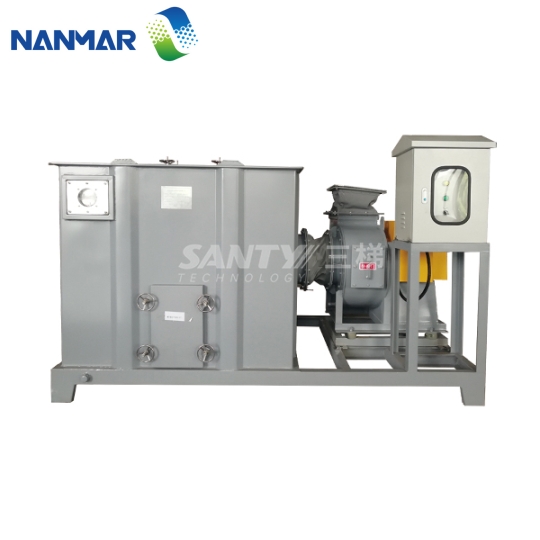

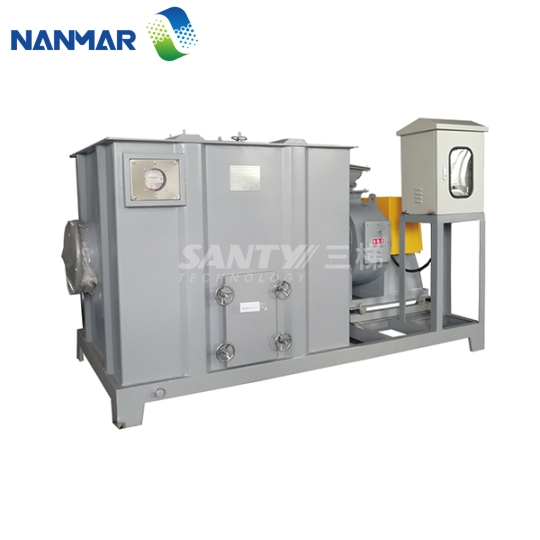

Sơ đồ chu trình xử lý: Khí thải hữu cơ -> Buồng hấp phụ than hoạt tính (lớp than hấp phụ) -> Quạt hút hấp phụ -> Ống khói xả khí sạch (kết hợp tủ điều khiển tự động).

ĐẶC ĐIỂM SẢN PHẨM

Vật liệu chế tạo bằng thép Q235 và Inox SUS304, tuổi thọ sử dụng vượt trội so với các dòng tôn mạ kẽm thông thường.
Áp dụng quy trình hàn kín không khe hở (hàn ngấu toàn bộ), độ kín khít cao, giảm thiểu tiêu hao năng lượng.
Sử dụng than hoạt tính có chỉ số iod cao, đạt hiệu suất hấp phụ vượt trội.
Có năng lực xử lý đồng thời nhiều loại khí thải hữu cơ hỗn hợp phức tạp, hiệu suất làm sạch đạt từ 95% trở lên.
Thiết kế vận hành điều khiển tự động hóa, thao tác đơn giản và an toàn.
Kết cấu dạng kín hoàn toàn, thích ứng lắp đặt linh hoạt cả trong nhà và ngoài trời, đáp ứng vận hành liên tục.

LĨNH VỰC VÀ NGÀNH NGHỀ ỨNG DỤNG

Chuyên xử lý khí thải hữu cơ có lưu lượng gió lớn và nồng độ thấp.
Xử lý các loại chất ô nhiễm hữu cơ và vô cơ: Hợp chất nhóm Benzen, Xeton, Cồn, Ete, Ankan, khí thải hữu cơ hỗn hợp, khí thải có tính axit, khí thải có tính kiềm.
Xử lý khí thải và khử mùi trong các ngành: Dược phẩm, luyện kim, hóa chất, cơ khí, sản xuất điện tử, thiết bị điện, xưởng sơn phủ, ngành giày dép, cao su, nhựa ép, in ấn bao bì, khử lưu huỳnh bảo vệ môi trường và các phân xưởng sản xuất công nghiệp.
Khử mùi chuyên sâu: Loại bỏ và phân giải hiệu quả 8 chất gây mùi hôi chính theo Quy chuẩn kiểm soát ô nhiễm mùi hôi bao gồm Hydro sulfua (H2S), Amoniac (NH3), Trimethylamin, Methyl mercaptan, Methyl sulfide, Carbon disulfide, Styren và Dimethyl disulfide.

BẢNG THÔNG SỐ CHỌN MODEL THIẾT BỊ (DÒNG HXT-Q)

Model HXT-Q005: Lưu lượng xử lý: 5000 m3/h | Kích thước thiết bị (Dài x Rộng x Cao): 1200 x 1200 x 1200 mm | Tốc độ dòng khí qua máy: 1 m/s | Vật liệu thân vỏ: Thép Q235 | Độ dày vật liệu: 2mm | Trọng lượng thiết bị (không chứa than): 352 kg
Model HXT-Q010: Lưu lượng xử lý: 10000 m3/h | Kích thước thiết bị (Dài x Rộng x Cao): 1400 x 1460 x 2100 mm | Tốc độ dòng khí qua máy: 1 m/s | Vật liệu thân vỏ: Thép Q235 | Độ dày vật liệu: 2mm | Trọng lượng thiết bị (không chứa than): 565 kg
Model HXT-Q015: Lưu lượng xử lý: 15000 m3/h | Kích thước thiết bị (Dài x Rộng x Cao): 1500 x 2100 x 2100 mm | Tốc độ dòng khí qua máy: 1 m/s | Vật liệu thân vỏ: Thép Q235 | Độ dày vật liệu: 2mm | Trọng lượng thiết bị (không chứa than): 753 kg
Model HXT-Q020: Lưu lượng xử lý: 20000 m3/h | Kích thước thiết bị (Dài x Rộng x Cao): 1900 x 2200 x 2100 mm | Tốc độ dòng khí qua máy: 1 m/s | Vật liệu thân vỏ: Thép Q235 | Độ dày vật liệu: 2mm | Trọng lượng thiết bị (không chứa than): 938 kg
Model HXT-Q025: Lưu lượng xử lý: 25000 m3/h | Kích thước thiết bị (Dài x Rộng x Cao): 2200 x 2300 x 2100 mm | Tốc độ dòng khí qua máy: 1 m/s | Vật liệu thân vỏ: Thép Q235 | Độ dày vật liệu: 3mm | Trọng lượng thiết bị (không chứa than): 1313 kg
Model HXT-Q030: Lưu lượng xử lý: 30000 m3/h | Kích thước thiết bị (Dài x Rộng x Cao): 2500 x 2400 x 2100 mm | Tốc độ dòng khí qua máy: 1 m/s | Vật liệu thân vỏ: Thép Q235 | Độ dày vật liệu: 3mm | Trọng lượng thiết bị (không chứa than): 1485 kg
Model HXT-Q035: Lưu lượng xử lý: 35000 m3/h | Kích thước thiết bị (Dài x Rộng x Cao): 2500 x 2500 x 2500 mm | Tốc độ dòng khí qua máy: 1 m/s | Vật liệu thân vỏ: Thép Q235 | Độ dày vật liệu: 3mm | Trọng lượng thiết bị (không chứa than): 1678 kg
Model HXT-Q040: Lưu lượng xử lý: 40000 m3/h | Kích thước thiết bị (Dài x Rộng x Cao): 2600 x 2700 x 2700 mm | Tốc độ dòng khí qua máy: 1 m/s | Vật liệu thân vỏ: Thép Q235 | Độ dày vật liệu: 3mm | Trọng lượng thiết bị (không chứa than): 1889 kg
Model HXT-Q045: Lưu lượng xử lý: 45000 m3/h | Kích thước thiết bị (Dài x Rộng x Cao): 2900 x 2700 x 2700 mm | Tốc độ dòng khí qua máy: 1 m/s | Vật liệu thân vỏ: Thép Q235 | Độ dày vật liệu: 3mm | Trọng lượng thiết bị (không chứa than): 2056 kg
Model HXT-Q050: Lưu lượng xử lý: 50000 m3/h | Kích thước thiết bị (Dài x Rộng x Cao): 3100 x 2800 x 2700 mm | Tốc độ dòng khí qua máy: 1 m/s | Vật liệu thân vỏ: Thép Q235 | Độ dày vật liệu: 3mm | Trọng lượng thiết bị (không chứa than): 2217 kg
