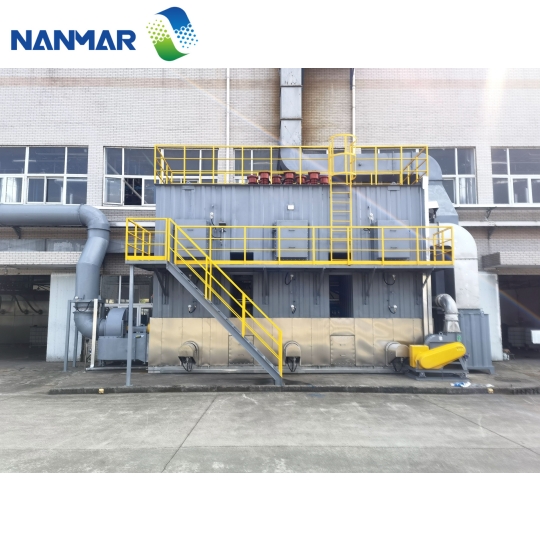

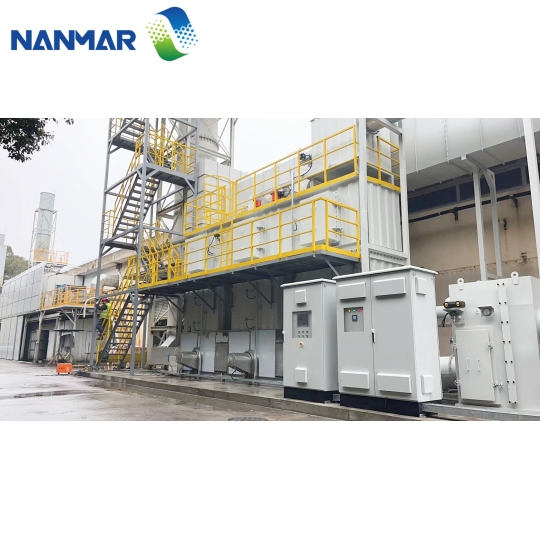

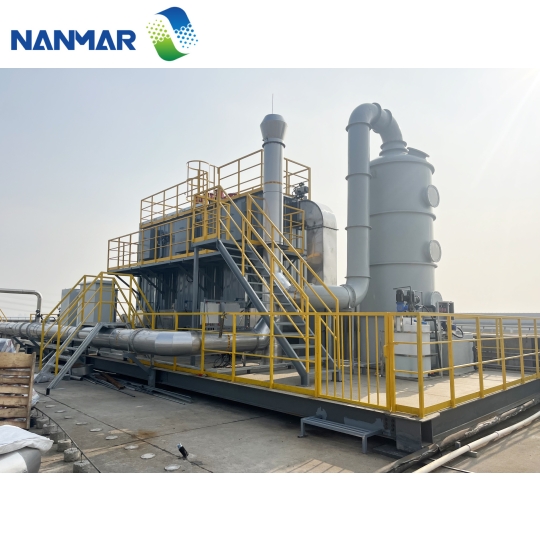

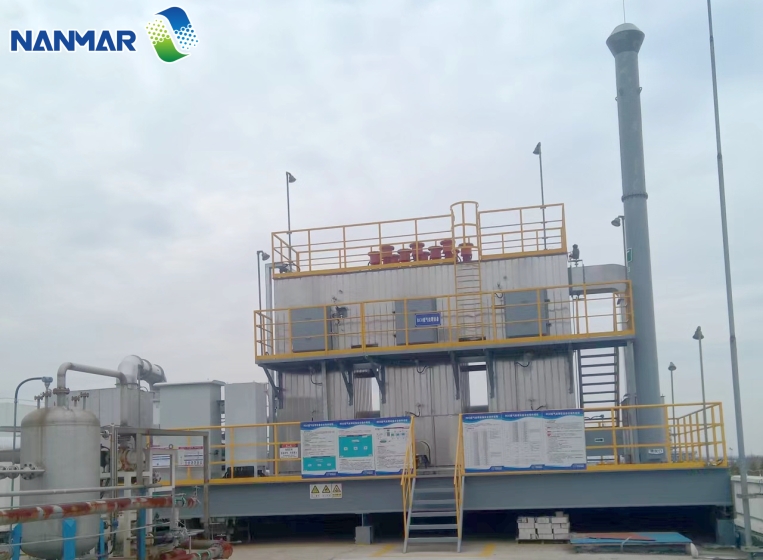

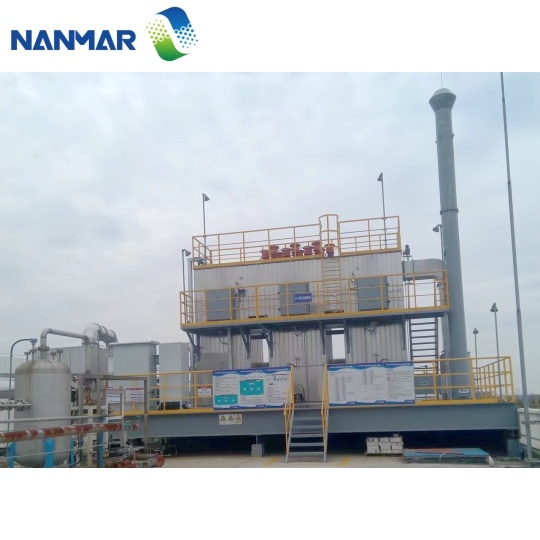

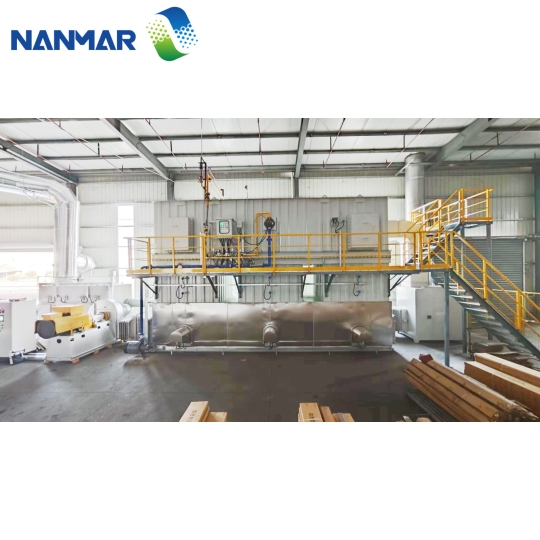

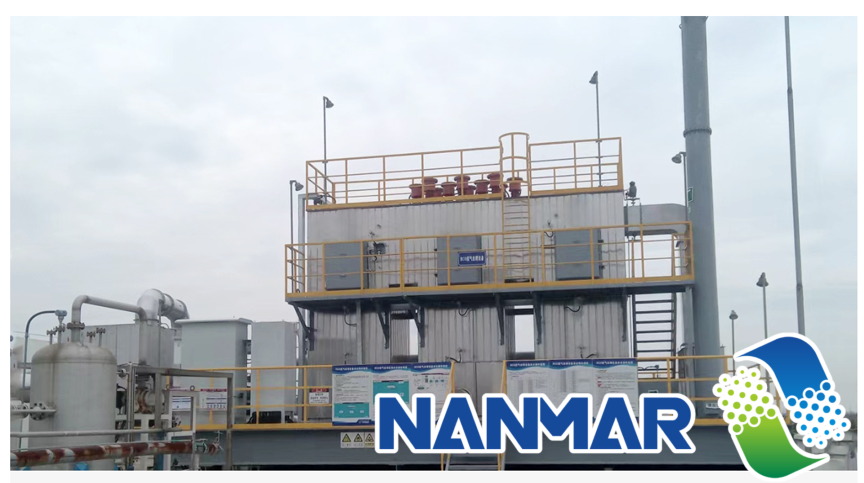

Lò oxy hóa xúc tác tích nhiệt 3 tháp (RCO 3 buồng)

Lượt xem:
11

Lò oxy hóa xúc tác tích nhiệt (RCO) là thiết bị thiêu đốt mang chức năng tích trữ nhiệt độ cao, ứng dụng chất xúc tác để đốt cháy và oxy hóa khí thải hữu cơ thành CO2 và nước. Nhờ tác dụng của chất xúc tác làm hạ thấp nhiệt độ bắt cháy, thiết bị giúp tiết kiệm chi phí nhiên liệu đốt và đạt độ an toàn cao hơn (phản ứng xúc tác không ngọn lửa hở). Thiết bị được phát triển trên nền tảng RTO 3 buồng nhiệt độ thấp, dung hòa ưu thế giữa khả năng tích nhiệt và tính năng xúc tác, mang lại hiệu suất xử lý khí thải đạt 97%.

Giới thiệu

Nanmar Việt Nam là nhà sản xuất / cung cấp quy mô lớn các loại lọc không khí công nghiệp, thiết bị phòng sạch và các sản phẩm khác được sử dụng trong ngành thực phẩm, bán dẫn, hàng không vũ trụ, thiết bị đo lường chính xác, bệnh viện, y sinh học và phòng thí nghiệm. Chúng tôi có thể đảm nhận các dự án phòng sạch từ cấp độ 100 đến cấp độ 10000, cung cấp dịch vụ phòng sạch trọn gói.

Thứ 2 - Thứ 6 từ 8:00 đến 17:00 | Website: https://nanmar.vn/

Phòng 721, tầng 7 toà nhà Thành Đạt 3, số 4 Lê Thánh Tông, Phường Ngô Quyền, Hải Phòng

86-512-69155999 - 86-139-06216210

airexpert@nanmar-clean.com

Detail

GIỚI THIỆU THIẾT BỊ

Chức năng thiết bị: Lò oxy hóa xúc tác tích nhiệt (lò RCO) là một loại lò thiêu đốt có chức năng tích trữ nhiệt. Thiết bị chủ yếu dựa vào tác dụng của chất xúc tác bên trong lò để tiến hành đốt cháy hoặc oxy hóa khí thải hữu cơ chuyển hóa thành H2O và CO2, qua đó đạt được hiệu quả xử lý khí thải triệt để.
Tác dụng thiết bị: Thiết bị oxy hóa xúc tác tích nhiệt RCO do có tác dụng của chất xúc tác nên nhiệt độ bắt cháy thấp, tiết kiệm chi phí đốt xử lý khí thải, tính an toàn cao hơn. Đây là thiết bị lý tưởng xử lý chất ô nhiễm hữu cơ thông qua phản ứng xúc tác (không có ngọn lửa hở). Lò RCO được phát triển dựa trên nền tảng thiết bị oxy hóa xúc tác nhiệt độ thấp của dòng RTO 3 buồng, kết hợp toàn diện ưu thế về năng lực tích nhiệt và tính năng xúc tác. Khi lựa chọn phương thức gia nhiệt bằng điện, quá trình oxy hóa xúc tác hoàn toàn không có ngọn lửa, đảm bảo an toàn tối đa cho hệ thống.

CẤU TẠO THÀNH PHẦN HỆ THỐNG

Thiết bị oxy hóa xúc tác tích nhiệt (RCO) được cấu thành đồng bộ từ các bộ phận chính sau:

Buồng tích nhiệt
Buồng oxy hóa xúc tác
Hệ thống van chuyển mạch đảo chiều
Thiết bị gia nhiệt điện / hoặc đầu đốt
Thiết bị chống cháy lan (bẫy dập lửa)
Tấm màng nổ giảm áp khẩn cấp
Hệ thống khí nén
Hệ thống tủ điện điều khiển (Tất cả các bộ phận vận hành liên động chặt chẽ với nhau, duy trì hệ thống hoạt động ổn định).

ĐẶC ĐIỂM SẢN PHẨM

Thích ứng xử lý được với nhiều loại khí thải hữu cơ khác nhau (ngoại trừ các thành phần gây ngộ độc chất xúc tác).
Hiệu suất xử lý khí thải đạt 97%.
Khối lượng công việc bảo trì nhỏ, thiết bị vận hành an toàn và đáng tin cậy.
Tổn thất áp lực qua hệ thống nhỏ, hiệu quả làm sạch khí cao.
Tuổi thọ sử dụng của thiết bị lâu dài.
Tiết kiệm năng lượng, thân thiện môi trường nhờ cơ chế xúc tác ở dải nhiệt độ thấp.

PHẠM VI ỨNG DỤNG VÀ THÀNH PHẦN XỬ LÝ

Ứng dụng ngành nghề: Phù hợp nhất cho các ngành công nghiệp phát sinh khí thải hữu cơ nồng độ từ trung bình đến cao, lưu lượng gió lớn như ngành dầu khí, hóa chất, gia công nhựa, sản xuất cao su, dược phẩm, in ấn bao bì, sản xuất đồ gỗ nội thất, dệt nhuộm vải sợi, công đoạn tráng phủ cuộn màng, sản xuất sơn phủ, chế tạo chất bán dẫn và vật liệu tổng hợp.
Khả năng xử lý các hợp chất: Thiết bị có khả năng xử lý nhiều chủng loại chất hữu cơ khác nhau bao gồm Benzen, Phenol, Andehit, Xeton, Este, Ete, Cồn và các Hydrocacbon.

BẢNG THÔNG SỐ CHỌN MODEL THIẾT BỊ (DÒNG 3T-RCO)

Model 3T-RTO-005 (bản RCO công suất nhỏ): Lưu lượng gió: 5000 m3/h | Kích thước máy (Dài x Rộng x Cao): 5570 x 2070 x 5100 mm
Model 3T-RCO-010: Lưu lượng gió: 10000 m3/h | Kích thước máy (Dài x Rộng x Cao): 7170 x 2370 x 5200 mm
Model 3T-RCO-015: Lưu lượng gió: 15000 m3/h | Kích thước máy (Dài x Rộng x Cao): 8520 x 2670 x 5400 mm
Model 3T-RCO-020: Lưu lượng gió: 20000 m3/h | Kích thước máy (Dài x Rộng x Cao): 9230 x 2990 x 5600 mm
Model 3T-RCO-030: Lưu lượng gió: 30000 m3/h | Kích thước máy (Dài x Rộng x Cao): 11960 x 2990 x 6100 mm
Model 3T-RCO-040: Lưu lượng gió: 40000 m3/h | Kích thước máy (Dài x Rộng x Cao): 14720 x 2990 x 6600 mm
Model 3T-RCO-050: Lưu lượng gió: 50000 m3/h | Kích thước máy (Dài x Rộng x Cao): 17450 x 2990 x 7200 mm
