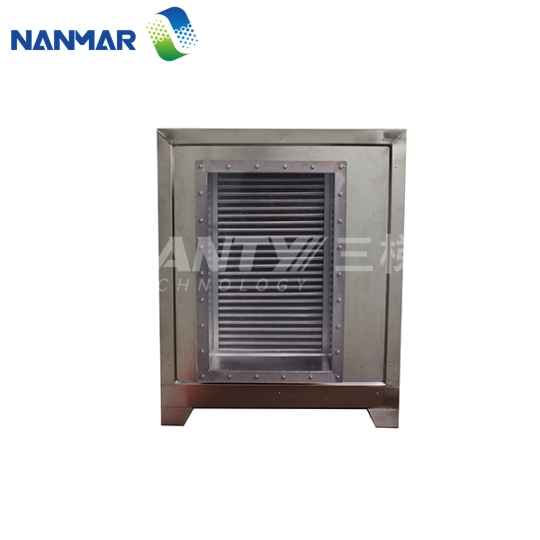

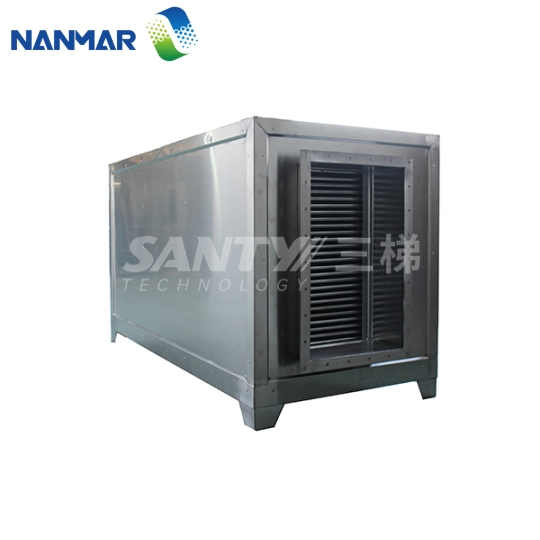

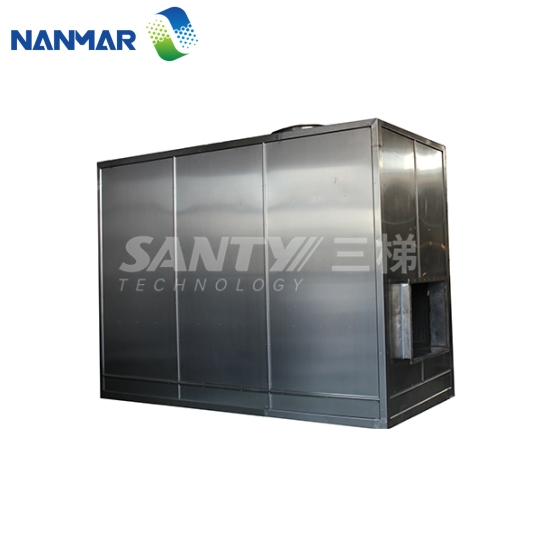

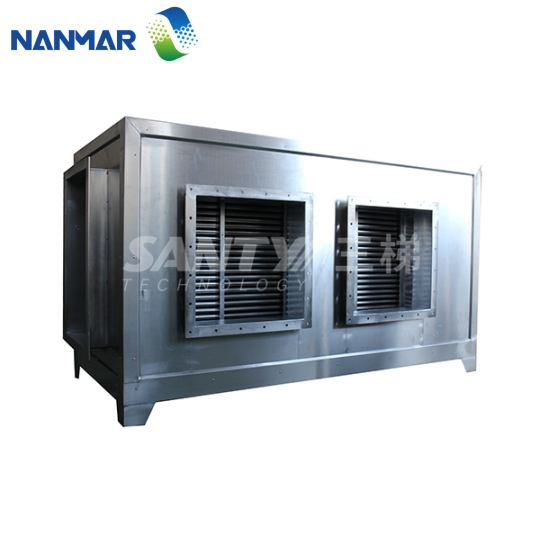

Bộ trao đổi nhiệt dạng tấm khí - khí (Gas-Gas Plate Heat Exchanger)

Lượt xem:
10

Bộ trao đổi nhiệt dạng tấm khí - khí là thiết bị thu hồi nhiệt dư thừa và hoán đổi nhiệt lượng thiết yếu kết hợp đồng bộ trong các hệ thống xử lý khí thải công nghiệp như lò đốt nhiệt tích nhiệt RTO, hệ thống bánh xe Zeolite cô đặc và lò đốt xúc tác CO. Thiết bị thực hiện trao đổi nhiệt gián tiếp để hạ nhiệt độ khói thải và tái sử dụng nhiệt năng cho chu trình sấy nóng, giúp tiết kiệm năng lượng, giảm chi phí vận hành và nâng cao hiệu quả kinh tế cho nhà máy. Cụm tấm trao đổi nhiệt được chế tạo bằng vật liệu Inox SUS304, thiết kế đàn hồi chịu ứng suất giãn nở nhiệt cao, đảm bảo kiểm tra áp lực kín khít tuyệt đối không rò rỉ trước khi xuất xưởng.

Giới thiệu

Nanmar Việt Nam là nhà sản xuất / cung cấp quy mô lớn các loại lọc không khí công nghiệp, thiết bị phòng sạch và các sản phẩm khác được sử dụng trong ngành thực phẩm, bán dẫn, hàng không vũ trụ, thiết bị đo lường chính xác, bệnh viện, y sinh học và phòng thí nghiệm. Chúng tôi có thể đảm nhận các dự án phòng sạch từ cấp độ 100 đến cấp độ 10000, cung cấp dịch vụ phòng sạch trọn gói.

Thứ 2 - Thứ 6 từ 8:00 đến 17:00 | Website: https://nanmar.vn/

Phòng 721, tầng 7 toà nhà Thành Đạt 3, số 4 Lê Thánh Tông, Phường Ngô Quyền, Hải Phòng

86-512-69155999 - 86-139-06216210

airexpert@nanmar-clean.com

Detail

GIỚI THIỆU THIẾT BỊ VÀ CHỨC NĂNG

Giới thiệu thiết bị: Bộ trao đổi nhiệt dạng tấm khí - khí chủ yếu được ứng dụng trong các ngành công nghiệp tiết kiệm năng lượng và giảm phát thải để thu hồi nhiệt dư từ khói thải, cũng như thực hiện quá trình hoán đổi nhiệt bắt buộc trong các hệ thống công nghệ xử lý. Thiết bị thường được kết hợp đồng bộ cùng lò đốt nhiệt tích nhiệt (RTO), bánh xe Zeolite cô đặc và hệ thống đốt xúc tác (CO).

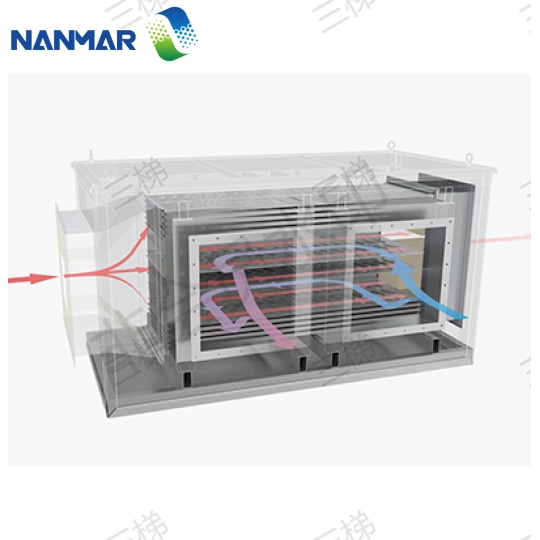

Chức năng thiết bị: Thông qua quá trình hoán đổi nhiệt giúp hạ nhiệt độ dòng khói thải mang nhiệt dư thừa, đồng thời đưa lượng nhiệt thu hồi quay trở lại hệ thống để tái sử dụng, đạt được mục tiêu tiết kiệm năng lượng. Nhờ đó nâng cao hiệu quả kinh tế cho doanh nghiệp, cắt giảm chi phí nhiên liệu vận hành và gia tăng tính cạnh tranh. Thiết bị đã được ứng dụng thành công trong nhiều dự án xử lý VOCs công nghiệp.

ĐẶC ĐIỂM SẢN PHẨM

Sản phẩm nâng cấp công nghệ: Trong lĩnh vực trao đổi nhiệt khí - khí, bộ trao đổi nhiệt dạng tấm là sản phẩm nâng cấp thế hệ mới thay thế cho dạng ống nhiệt cánh tản nhiệt truyền thống.
Phạm vi ứng dụng rộng: Toàn bộ các cấu kiện trao đổi nhiệt tiếp xúc dòng khí đều được chế tạo bằng vật liệu thép không gỉ (Inox SUS304), đáp ứng tốt các điều kiện làm việc từ dải nhiệt độ thấp đến nhiệt độ cao.
An toàn và độ tin cậy cao: Thiết kế kết cấu dạng đàn hồi tổng thể giúp triệt tiêu hoàn toàn ứng suất nhiệt sinh ra do hiện tượng giãn nở vì nhiệt của kim loại trong môi trường nhiệt độ cao. Sau khi gia công hoàn thiện, toàn bộ thiết bị đều phải trải qua quy trình thử nghiệm áp lực nghiêm ngặt, đảm bảo kín khít 100% không rò rỉ khí mới được xuất xưởng.
Tiết kiệm diện tích lắp đặt: Bộ trao đổi nhiệt được thiết kế và tích hợp đồng bộ trực tiếp cùng hệ thống xử lý khí thải, tận dụng tối đa không gian lắp đặt và giảm thiểu diện tích chiếm dụng mặt bằng tại hiện trường.

LĨNH VỰC VÀ NGÀNH NGHỀ ỨNG DỤNG

Lắp đặt đồng bộ kết hợp cùng các hệ thống xử lý khí thải: Lò đốt nhiệt tích nhiệt RTO, thiết bị đốt xúc tác CO, hệ thống bánh xe quay Zeolite cô đặc.
Ứng dụng gia nhiệt sơ bộ không khí và thu hồi nhiệt dư thừa trong các ngành: Luyện kim thép, sản xuất giấy, công nghiệp hóa chất, nhiệt điện, sản xuất pin năng lượng và linh kiện điện tử.

BẢNG THÔNG SỐ CHỌN MODEL THIẾT BỊ (DÒNG HRQ)

Áp dụng cho dòng trao đổi nhiệt nhiệt độ thấp dưới hoặc bằng 450 độ C

Dải model 0 - 20 m2: Diện tích trao đổi nhiệt: 0 - 20 m2 | Vật liệu thân vỏ ngoài: SUS201 | Độ dày vỏ ngoài: 1.2 mm | Quy cách tấm trao đổi nhiệt: 1700 x 550 mm | Vật liệu tấm: Inox SUS304
Dải model 20 - 50 m2: Diện tích trao đổi nhiệt: 20 - 50 m2 | Vật liệu thân vỏ ngoài: SUS201 | Độ dày vỏ ngoài: 1.2 mm | Quy cách tấm trao đổi nhiệt: 1700 x 550 mm | Vật liệu tấm: Inox SUS304
Model HRQ-50: Diện tích trao đổi nhiệt: 50 m2 | Kích thước thiết bị (Dài x Rộng x Cao): 2600 x 1000 x 1200 mm | Trọng lượng thiết bị: 1.7 tấn | Quy cách tấm: 1700 x 550 mm | Vật liệu tấm: Inox SUS304 | Số lượng tấm: 54 tấm | Trọng lượng tấm: 378 kg
Model HRQ-100: Diện tích trao đổi nhiệt: 100 m2 | Kích thước thiết bị (Dài x Rộng x Cao): 2600 x 2000 x 1200 mm | Trọng lượng thiết bị: 2.6 tấn | Quy cách tấm: 1700 x 550 mm | Vật liệu tấm: Inox SUS304 | Số lượng tấm: 106 tấm | Trọng lượng tấm: 742 kg
Model HRQ-150: Diện tích trao đổi nhiệt: 150 m2 | Kích thước thiết bị (Dài x Rộng x Cao): 2800 x 2800 x 1200 mm | Trọng lượng thiết bị: 3.6 tấn | Quy cách tấm: 1700 x 550 mm | Vật liệu tấm: Inox SUS304 | Số lượng tấm: 160 tấm | Trọng lượng tấm: 1120 kg
Model HRQ-200: Diện tích trao đổi nhiệt: 200 m2 | Kích thước thiết bị (Dài x Rộng x Cao): 2400 x 2000 x 2750 mm | Trọng lượng thiết bị: 4.3 tấn | Quy cách tấm: 1700 x 550 mm | Vật liệu tấm: Inox SUS304 | Số lượng tấm: 212 tấm | Trọng lượng tấm: 1484 kg
Model HRQ-250: Diện tích trao đổi nhiệt: 250 m2 | Kích thước thiết bị (Dài x Rộng x Cao): 2400 x 2400 x 2750 mm | Trọng lượng thiết bị: 5.2 tấn | Quy cách tấm: 1700 x 550 mm | Vật liệu tấm: Inox SUS304 | Số lượng tấm: 268 tấm | Trọng lượng tấm: 1876 kg
Model HRQ-300: Diện tích trao đổi nhiệt: 300 m2 | Kích thước thiết bị (Dài x Rộng x Cao): 2400 x 2800 x 2750 mm | Trọng lượng thiết bị: 5.8 tấn | Quy cách tấm: 1700 x 550 mm | Vật liệu tấm: Inox SUS304 | Số lượng tấm: 320 tấm | Trọng lượng tấm: 2240 kg
Model HRQ-400: Diện tích trao đổi nhiệt: 400 m2 | Kích thước thiết bị (Dài x Rộng x Cao): 3750 x 2000 x 2750 mm | Trọng lượng thiết bị: 6.9 tấn | Quy cách tấm: 1700 x 550 mm | Vật liệu tấm: Inox SUS304 | Số lượng tấm: 424 tấm | Trọng lượng tấm: 2968 kg
Model HRQ-500: Diện tích trao đổi nhiệt: 500 m2 | Kích thước thiết bị (Dài x Rộng x Cao): 3750 x 2400 x 2750 mm | Trọng lượng thiết bị: 8.0 tấn | Quy cách tấm: 1700 x 550 mm | Vật liệu tấm: Inox SUS304 | Số lượng tấm: 536 tấm | Trọng lượng tấm: 3752 kg

Dải model từ 500 m2 trở lên: Sản xuất và gia công theo kích thước đặt hàng thực tế của dự án.
