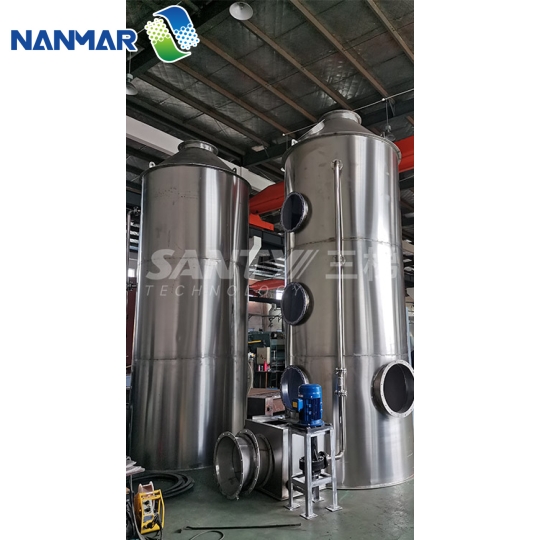

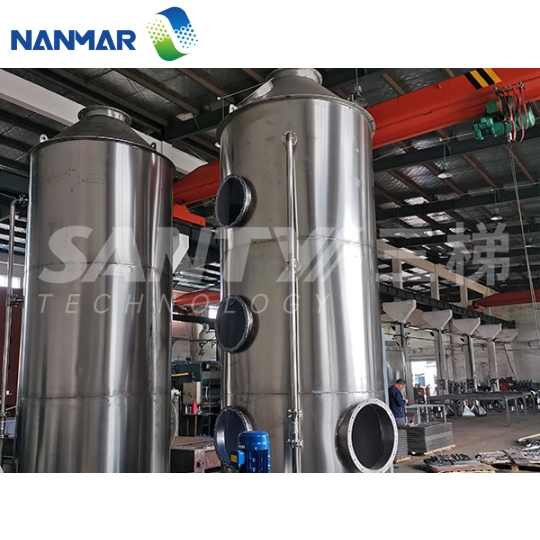

Tháp rửa khí ướt Inox (Stainless Steel Scrubber Tower)

Lượt xem:
10

Tháp rửa khí ướt Inox dạng tháp đệm chuyên xử lý các loại khí độc hại và khí axit kiềm như H2S, SOx, NOx, HCl, NH3, Cl2. Tháp được chế tạo bằng vật liệu thép không gỉ SUS304 bền bỉ, kết hợp các tầng phun mưa dung dịch, tầng đệm tiếp xúc khí lỏng và tầng tách sương xoáy lốc. Thiết bị có lưu lượng xử lý lớn hơn 50% so với tháp đĩa thông thường, độ sụt áp nhỏ hơn 16% và đạt hiệu suất hấp thụ xử lý trên 85%.

Giới thiệu

Nanmar Việt Nam là nhà sản xuất / cung cấp quy mô lớn các loại lọc không khí công nghiệp, thiết bị phòng sạch và các sản phẩm khác được sử dụng trong ngành thực phẩm, bán dẫn, hàng không vũ trụ, thiết bị đo lường chính xác, bệnh viện, y sinh học và phòng thí nghiệm. Chúng tôi có thể đảm nhận các dự án phòng sạch từ cấp độ 100 đến cấp độ 10000, cung cấp dịch vụ phòng sạch trọn gói.

Thứ 2 - Thứ 6 từ 8:00 đến 17:00 | Website: https://nanmar.vn/

Phòng 721, tầng 7 toà nhà Thành Đạt 3, số 4 Lê Thánh Tông, Phường Ngô Quyền, Hải Phòng

86-512-69155999 - 86-139-06216210

airexpert@nanmar-clean.com

Detail

GIỚI THIỆU THIẾT BỊ VÀ NGUYÊN LÝ

Giới thiệu và phân loại: Tháp rửa khí ướt Inox được phân thành dạng thân tháp đơn (đơn tháp) và thân tháp đôi (song tháp). Thiết bị chuyên dùng để xử lý các loại khí độc hại có tính ăn mòn như H2S, SOx, NOx, HCl, NH3, Cl2.

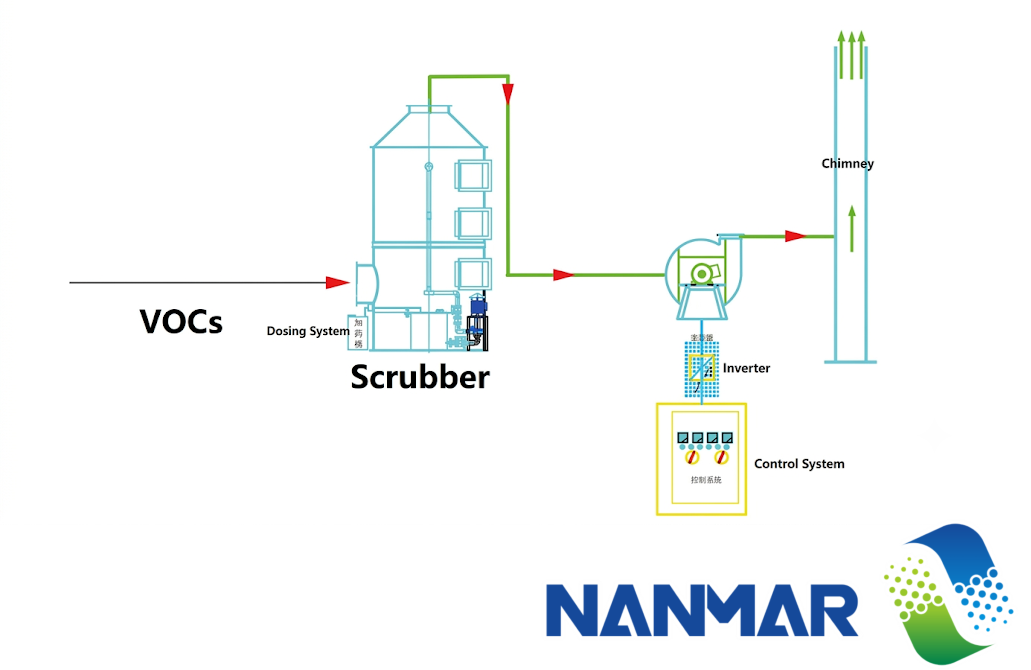

Chức năng thiết bị: Tháp rửa khí là dạng tháp đệm, các khối vật liệu đệm bên trong tháp đóng vai trò là cấu kiện cơ bản cho quá trình tiếp xúc pha khí - lỏng. Luồng khí thải cần xử lý đi vào từ cửa nạp khí ở đáy tháp, chuyển động từ dưới lên trên xuyên qua tầng vật liệu đệm và thoát ra ngoài qua cửa xả ở đỉnh tháp. Nước hoặc dung dịch hấp thụ được cấp từ đỉnh và phần thân giữa tháp qua bộ phân phối chất lỏng, phun đều vào tầng đệm rồi chảy dọc bề mặt vật liệu đệm xuống đáy tháp, sau đó được bơm tuần hoàn bơm ngược lên đỉnh và thân giữa để tái sử dụng tuần hoàn.
Nguyên lý hoạt động: Do luồng khí đi lên và dòng nước đi xuống liên tục tiếp xúc đa chiều trong tầng đệm, nồng độ của các hạt bụi và các thành phần hòa tan trong nước có trong luồng khí ngày càng giảm dần. Phần trên cùng của tháp là tầng khử sương, sương mù dung dịch bị cuốn theo dòng khí sẽ được giữ lại và tách rời tại đây. Dòng khí sau khi xử lý sơ bộ sẽ thoát ra từ đường ống xả trên đỉnh tháp để đi vào thiết bị xử lý cấp tiếp theo. Khí thải qua tháp rửa được hấp thụ và loại bỏ hiệu quả các hạt bụi mịn.
Tác dụng vật liệu: Thân tháp chính được gia công bằng vật liệu Inox SUS304, phạm vi ứng dụng rộng rãi, chuyên dùng cho khí thải nhiệt độ cao và chứa khí axit - kiềm. Khi xử lý khí nhiệt độ cao, bên trong tháp sử dụng vật liệu đệm bằng gốm sứ Ceramic. Khi xử lý khí axit hoặc kiềm, hệ thống được cấu hình kèm thiết bị đo pH tự động và cụm định lượng châm hóa chất axit/kiềm để đảm bảo khí xả duy trì trạng thái trung tính, tránh gây ăn mòn đường ống và các thiết bị xử lý phía sau.

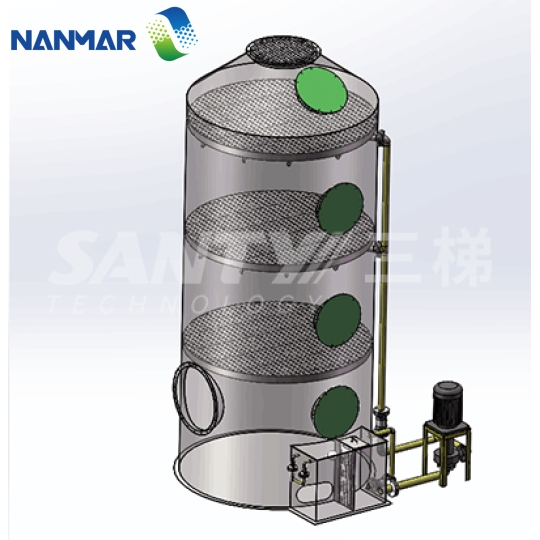

CẤU TẠO THÀNH PHẦN

Thiết bị tháp rửa Inox được cấu thành đồng bộ từ các bộ phận chính:

Bồn chứa dung dịch tuần hoàn ở đáy tháp
Thân tháp chính bằng Inox SUS304
Đoạn ống nạp khí vào tháp
Tầng giàn ống và vòi phun mưa dung dịch
Tầng chứa vật liệu đệm vi sinh tiếp xúc
Tầng tách sương xoáy lốc (khử ẩm)
Nón côn thoát khí sạch ở đỉnh tháp
Cửa kiểm tra và bảo dưỡng thân tháp

ĐẶC ĐIỂM KỸ THUẬT NỔI BẬT

Kết cấu cải tiến: Thay đổi phương thức tiếp xúc sủi bọt dòng chéo pha khí - lỏng thông thường, tối ưu hóa bề mặt trao đổi.
Lưu lượng xử lý gió lớn: Công suất xử lý lớn hơn 50% so với dạng tháp đĩa lỗ rây và đĩa van thông thường.
Tổn thất áp lực nhỏ: Độ sụt áp giảm 16% so với các tháp hấp thụ truyền thống.
Hiệu suất làm sạch cao: Tháp hấp thụ thông thường hiệu suất chỉ đạt khoảng 70%, trong khi tháp đệm kiểu mới đạt hiệu suất hấp thụ xử lý trên 85%.
Tính linh hoạt cao: Có thể tăng hoặc giảm số tầng phun mưa tùy theo nồng độ và thành phần nguồn khí thải thực tế.

LĨNH VỰC VÀ NGÀNH NGHỀ ỨNG DỤNG

Xử lý các dòng khí thải độc hại: H2S, SOx, NOx, HCl, NH3, Cl2 và hơi hóa chất.
Thiết bị khử mùi hôi cho trạm trung chuyển rác, bãi rác và trạm xử lý nước thải.
Xử lý khí thải phát sinh từ quy trình chế tạo trong ngành bán dẫn và quang điện tử.
Xử lý mùi và khí thải hồ lưu trữ nước rỉ rác tại các bãi chôn lấp chất thải.

BẢNG THÔNG SỐ CHỌN MODEL THIẾT BỊ (DÒNG 3T-XDT)

Model 3T-XDT-003: Lưu lượng gió 3000 m3/h | Đường kính tháp: Phi 750 mm | Chiều cao: 4000 mm | Đường kính ống vào: 300 mm | Độ dày thân tháp: 3mm | Công suất bơm: 3 HP
Model 3T-XDT-005: Lưu lượng gió 5000 m3/h | Đường kính tháp: Phi 950 mm | Chiều cao: 4800 mm | Đường kính ống vào: 400 mm | Độ dày thân tháp: 3mm | Công suất bơm: 3 HP
Model 3T-XDT-010: Lưu lượng gió 10000 m3/h | Đường kính tháp: Phi 1300 mm | Chiều cao: 5200 mm | Đường kính ống vào: 550 mm | Độ dày thân tháp: 4mm | Công suất bơm: 5 HP
Model 3T-XDT-015: Lưu lượng gió 15000 m3/h | Đường kính tháp: Phi 1600 mm | Chiều cao: 5400 mm | Đường kính ống vào: 600 mm | Độ dày thân tháp: 4mm | Công suất bơm: 5 HP
Model 3T-XDT-020: Lưu lượng gió 20000 m3/h | Đường kính tháp: Phi 1900 mm | Chiều cao: 5600 mm | Đường kính ống vào: 700 mm | Độ dày thân tháp: 4mm | Công suất bơm: 7.5 HP
Model 3T-XDT-025: Lưu lượng gió 25000 m3/h | Đường kính tháp: Phi 2100 mm | Chiều cao: 5800 mm | Đường kính ống vào: 800 mm | Độ dày thân tháp: 4mm | Công suất bơm: 7.5 HP
Model 3T-XDT-030: Lưu lượng gió 30000 m3/h | Đường kính tháp: Phi 2300 mm | Chiều cao: 5900 mm | Đường kính ống vào: 900 mm | Độ dày thân tháp: 4mm | Công suất bơm: 7.5 HP
Model 3T-XDT-035: Lưu lượng gió 35000 m3/h | Đường kính tháp: Phi 2500 mm | Chiều cao: 6000 mm | Đường kính ống vào: 950 mm | Độ dày thân tháp: 5mm | Công suất bơm: 10 HP
Model 3T-XDT-040: Lưu lượng gió 40000 m3/h | Đường kính tháp: Phi 2600 mm | Chiều cao: 6100 mm | Đường kính ống vào: 1000 mm | Độ dày thân tháp: 5mm | Công suất bơm: 10 HP
Model 3T-XDT-045: Lưu lượng gió 45000 m3/h | Đường kính tháp: Phi 2800 mm | Chiều cao: 6200 mm | Đường kính ống vào: 1100 mm | Độ dày thân tháp: 5mm | Công suất bơm: 10 HP
Model 3T-XDT-050: Lưu lượng gió 50000 m3/h | Đường kính tháp: Phi 3000 mm | Chiều cao: 6400 mm | Đường kính ống vào: 1300 mm | Độ dày thân tháp: 5mm | Công suất bơm: 15 HP
Model 3T-XDT-060: Lưu lượng gió 60000 m3/h | Đường kính tháp: Phi 3200 mm | Chiều cao: 6500 mm | Đường kính ống vào: 1500 mm | Độ dày thân tháp: 5mm | Công suất bơm: 15 HP
Model 3T-XDT-070: Lưu lượng gió 70000 m3/h | Đường kính tháp: Phi 3500 mm | Chiều cao: 6700 mm | Đường kính ống vào: 1800 mm | Độ dày thân tháp: 5mm | Công suất bơm: 15 HP
