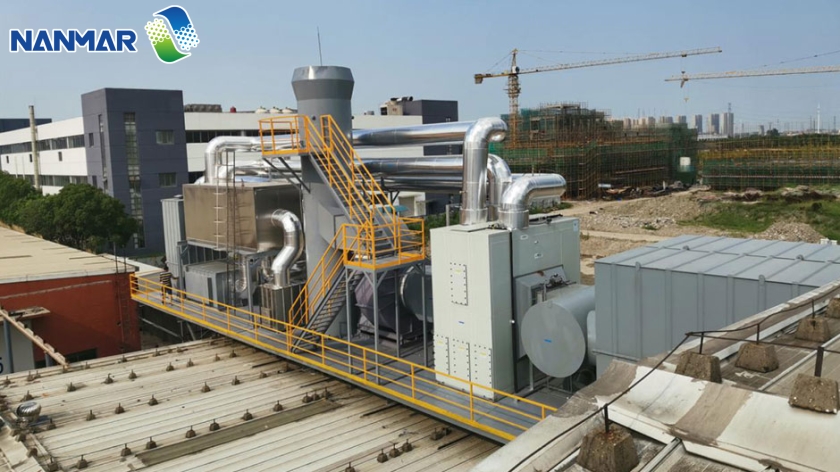

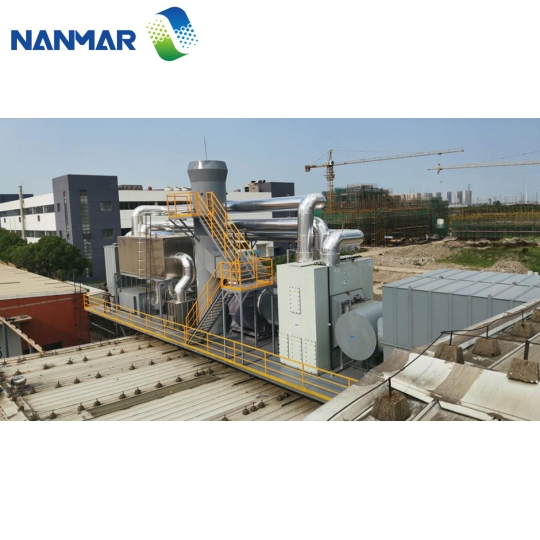

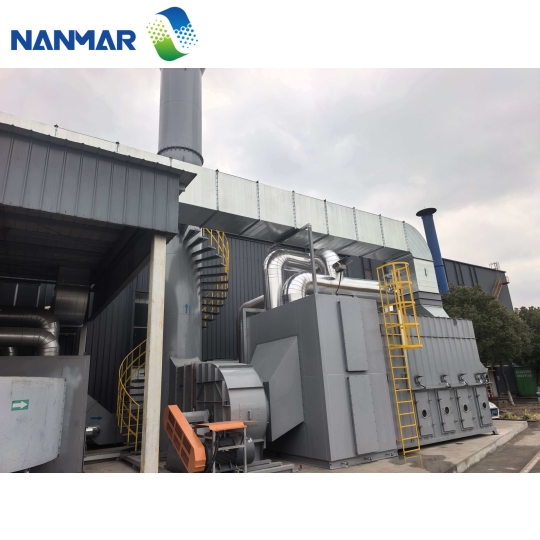

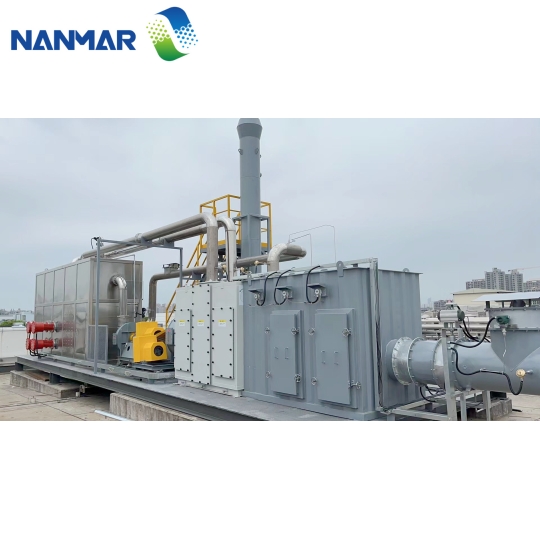

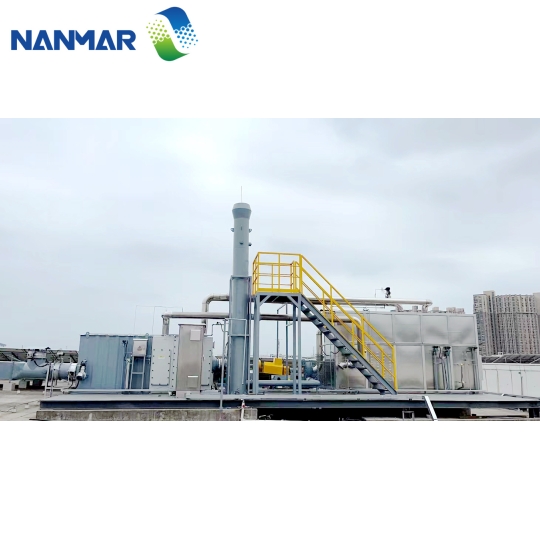

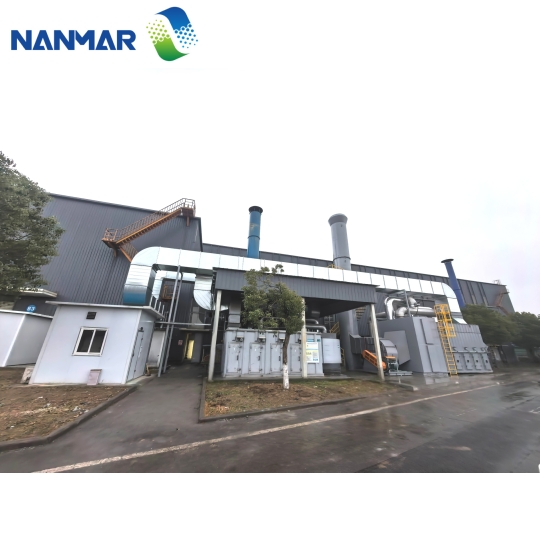

Hệ thống Bánh xe Zeolite cô đặc + Thiết bị đốt xúc tác (CO)

Lượt xem:
12

Hệ thống Bánh xe quay Zeolite cô đặc kết hợp thiết bị đốt xúc tác CO (Zeolite + CO) là tổ hợp xử lý khí thải hữu cơ chuyên dụng cho nguồn thải lưu lượng gió lớn và nồng độ thấp. Hệ thống sử dụng đặc tính hấp phụ đa lỗ xốp của rây phân tử Zeolite để giữ và cô đặc chất hữu cơ, sau đó đưa dòng khí đậm đặc vào buồng xúc tác ở nhiệt độ 300 đến 400 độ C để oxy hóa chuyển hóa C, H thành CO2 và nước vô hại. Thiết bị đạt hiệu suất làm sạch khoảng 95%, diện tích lắp đặt nhỏ gọn, an toàn cao và tiết kiệm điện năng vận hành.

Giới thiệu

Nanmar Việt Nam là nhà sản xuất / cung cấp quy mô lớn các loại lọc không khí công nghiệp, thiết bị phòng sạch và các sản phẩm khác được sử dụng trong ngành thực phẩm, bán dẫn, hàng không vũ trụ, thiết bị đo lường chính xác, bệnh viện, y sinh học và phòng thí nghiệm. Chúng tôi có thể đảm nhận các dự án phòng sạch từ cấp độ 100 đến cấp độ 10000, cung cấp dịch vụ phòng sạch trọn gói.

Thứ 2 - Thứ 6 từ 8:00 đến 17:00 | Website: https://nanmar.vn/

Phòng 721, tầng 7 toà nhà Thành Đạt 3, số 4 Lê Thánh Tông, Phường Ngô Quyền, Hải Phòng

86-512-69155999 - 86-139-06216210

airexpert@nanmar-clean.com

Detail

GIỚI THIỆU HỆ THỐNG

Giới thiệu thiết bị: Hệ thống Bánh xe Zeolite cô đặc + Thiết bị đốt xúc tác CO là giải pháp được lựa chọn dựa trên nhiều năm kinh nghiệm công trình thực tế của công ty, rất thích hợp để xử lý khí thải hữu cơ dễ bay hơi có lưu lượng gió lớn và nồng độ thấp. Hệ thống chủ yếu bao gồm thiết bị tiền xử lý, cụm bánh xe Zeolite cô đặc, thiết bị làm sạch xúc tác (CO), quạt hút và ống khói.
Nguyên lý hệ thống: Thiết bị chủ yếu tận dụng tính chất hấp phụ đa lỗ xốp của rây phân tử Zeolite kết hợp phản ứng đốt xúc tác ở dải nhiệt độ 300 đến 400 độ C. Dưới tác dụng của chất xúc tác, các hợp chất chứa C, H trong thành phần hữu cơ được oxy hóa triệt để thành CO2 và H2O không độc hại.

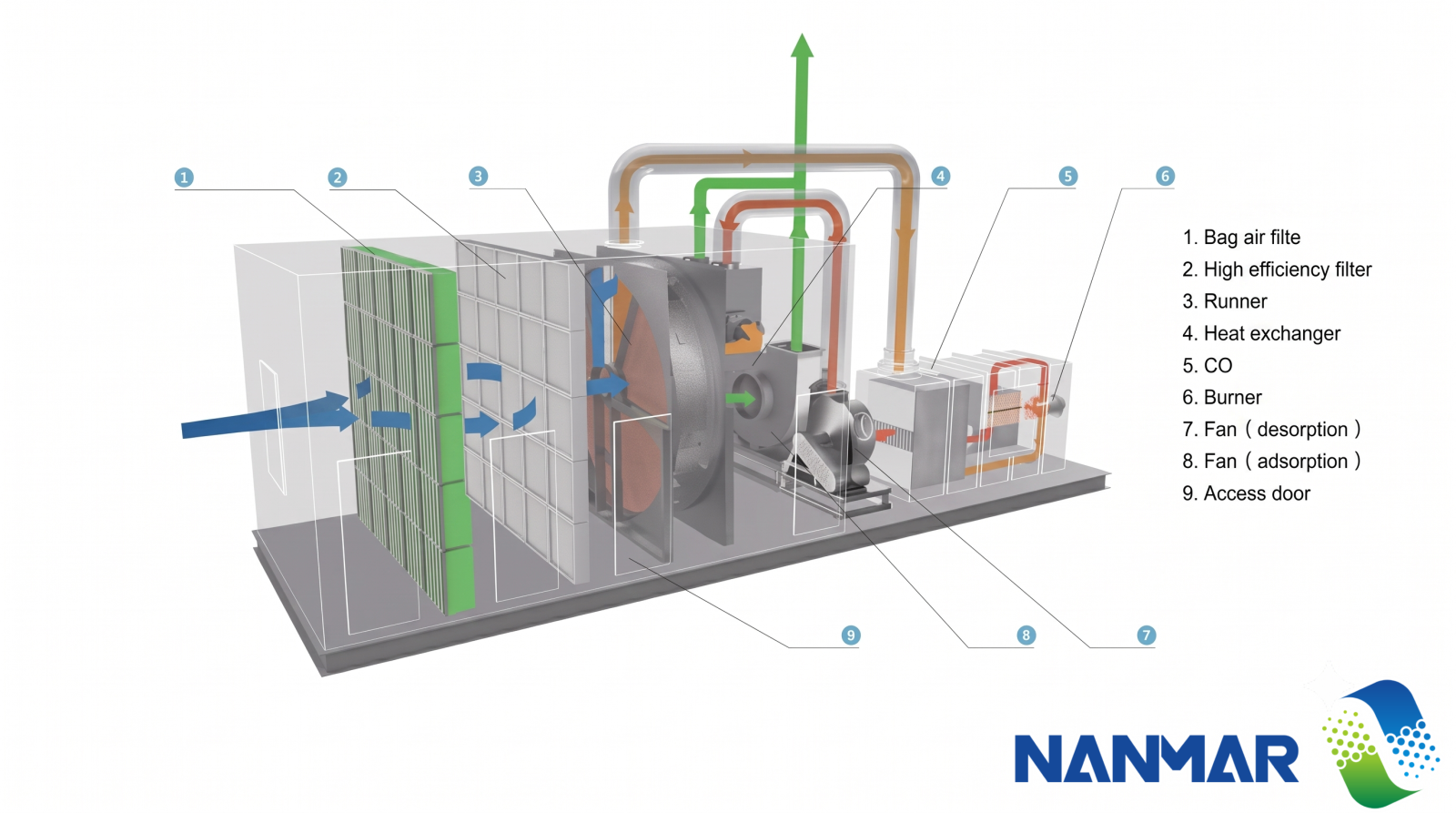

SƠ ĐỒ VÀ QUY TRÌNH CÔNG NGHỆ HỆ THỐNG

Hệ thống được cấu thành đồng bộ từ các bộ phận chính theo sơ đồ dây chuyền:

Bộ lọc túi hiệu suất trung bình
Bộ lọc hiệu suất cao (Bộ lọc tinh)
Bánh xe quay Zeolite cô đặc
Bộ trao đổi nhiệt dạng tấm
Lò đốt xúc tác (CO)
Đầu đốt / Gia nhiệt
Quạt khử hấp phụ (Quạt giải hấp)
Quạt hút hấp phụ chính
Cửa kiểm tra bảo dưỡng

Thuyết minh chu trình luồng khí:

Tuyến hấp phụ làm sạch chính: Khí thải hữu cơ -> Tiền xử lý lọc -> Bánh xe Zeolite cô đặc -> Quạt hút -> Ống khói xả khí sạch.
Tuyến giải hấp xúc tác tuần hoàn: Quạt giải hấp thổi khí qua Bánh xe Zeolite cô đặc -> Hệ thống đốt xúc tác -> Bộ trao đổi nhiệt dạng tấm -> Quạt lò xúc tác.

ĐẶC ĐIỂM KỸ THUẬT NỔI BẬT

Hiệu suất xử lý làm sạch đạt khoảng 95%.
Nhiệt độ oxy hóa xúc tác thấp (khoảng 300 độ C), diện tích chiếm đất mặt bằng nhỏ gọn.
Tích hợp bộ trao đổi nhiệt dạng tấm đạt hiệu suất thu hồi nhiệt từ 70% trở lên.
Rất phù hợp cho các điều kiện sản xuất vận hành ngắt quãng, gián đoạn.
Tính năng an toàn vận hành cao.
Tiêu hao năng lượng và chi phí vận hành thấp.

LĨNH VỰC VÀ NGÀNH NGHỀ ỨNG DỤNG

Hệ thống Bánh xe Zeolite cô đặc + Thiết bị đốt xúc tác CO ứng dụng rộng rãi trong các ngành:

Xưởng phun sơn công nghiệp
Dây chuyền in ấn bao bì
Nhà máy sản xuất sơn và chất phủ
Chế tạo và phun sơn ô tô
Ngành nhuộm và in mực
Dây chuyền sản xuất giấy
Công đoạn ép phun nhựa
Quy trình tráng phủ màng cuộn
Sản xuất sản phẩm điện tử
Ngành công nghiệp hóa chất

BẢNG THÔNG SỐ CHỌN MODEL HỆ THỐNG (DÒNG 3T-HTC)

Model 3T-HTC-010: Lưu lượng gió thích hợp: 10000 m3/h | Kích thước chiếm đất hệ thống (Dài x Rộng): 10m x 5m
Model 3T-HTC-020: Lưu lượng gió thích hợp: 20000 m3/h | Kích thước chiếm đất hệ thống (Dài x Rộng): 13m x 5m
Model 3T-HTC-050: Lưu lượng gió thích hợp: 50000 m3/h | Kích thước chiếm đất hệ thống (Dài x Rộng): 18m x 6m
Model 3T-HTC-080: Lưu lượng gió thích hợp: 80000 m3/h | Kích thước chiếm đất hệ thống (Dài x Rộng): 21m x 6m
Model 3T-HTC-100: Lưu lượng gió thích hợp: 100000 m3/h | Kích thước chiếm đất hệ thống (Dài x Rộng): 23m x 8m
Model 3T-HTC-150: Lưu lượng gió thích hợp: 150000 m3/h | Kích thước chiếm đất hệ thống (Dài x Rộng): 25m x 8m
Model 3T-HTC-200: Lưu lượng gió thích hợp: 200000 m3/h | Kích thước chiếm đất hệ thống (Dài x Rộng): 30m x 10m
Model 3T-HTC-250: Lưu lượng gió thích hợp: 250000 m3/h | Kích thước chiếm đất hệ thống (Dài x Rộng): 32m x 10m

Lưu ý:

Lưu lượng xử lý và lưu lượng khí cô đặc sẽ có sự khác biệt tùy theo điều kiện sử dụng thực tế.
Kích thước diện tích nêu trên là phần ước tính, có thể điều chỉnh theo điều kiện mặt bằng thực tế tại công trình.
