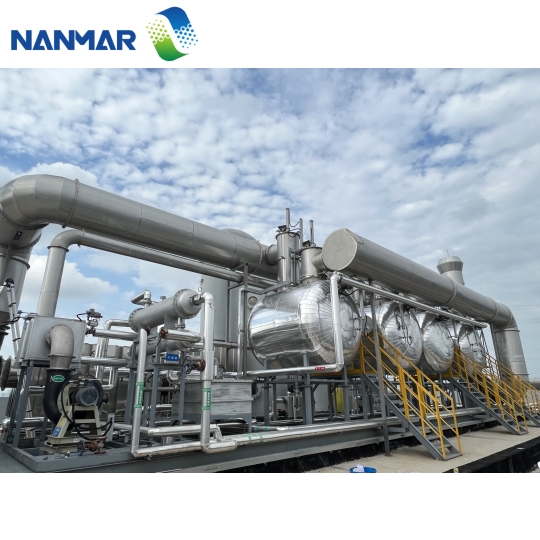

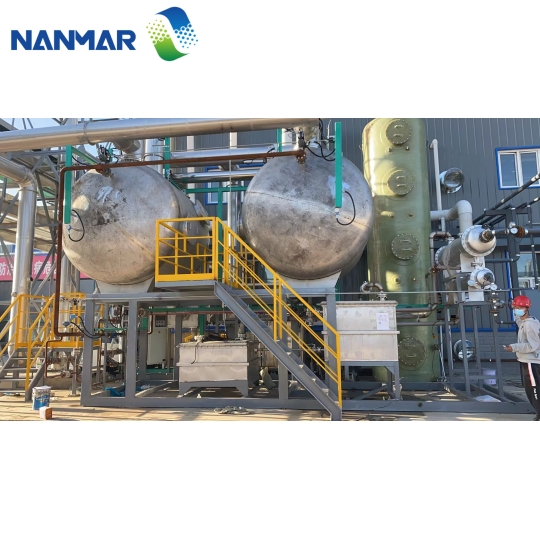

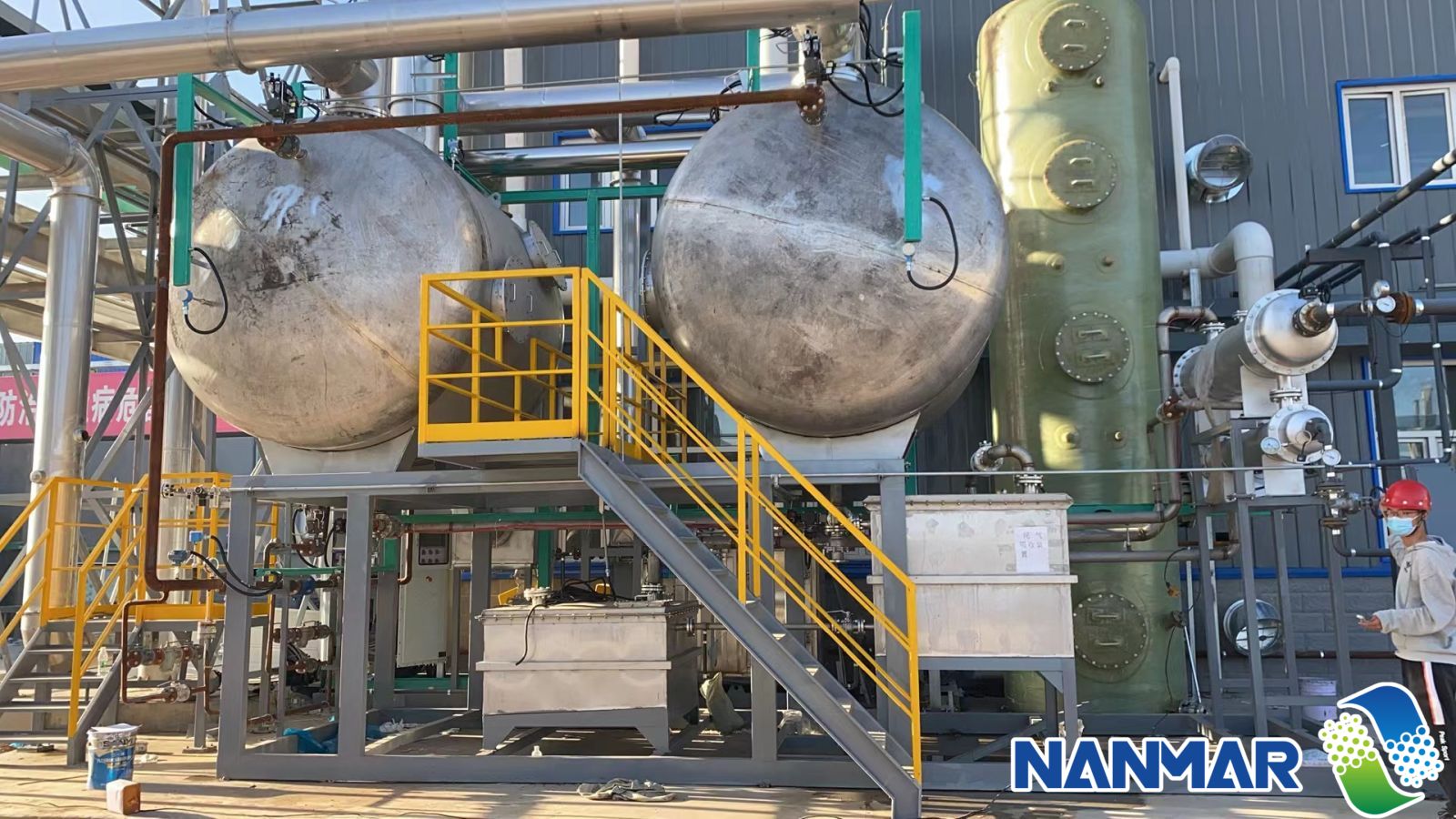

Thiết bị Giải hấp bằng hơi nước + Ngưng tụ thu hồi dung môi (Steam Desorption + Condensation Recovery)

Lượt xem:
11

Thiết bị hấp phụ than hoạt tính giải hấp bằng hơi nước kết hợp ngưng tụ thu hồi dung môi tận dụng khả năng hấp phụ và giải hấp của than hoạt tính ở các mức nhiệt độ khác nhau để thu hồi tái sử dụng các dung môi hữu cơ có giá trị kinh tế. Thiết bị tiêu hao năng lượng thấp, tận dụng nguồn hơi nước sẵn có của nhà máy, thời gian vận hành ngắn, hiệu suất giải hấp đạt 80% đến 90%. Khí giải hấp đi vào hệ thống ngưng tụ và tách qua bình phân ly dầu nước để tái sử dụng tuần hoàn, vừa đạt hiệu quả làm sạch môi trường vừa tiết kiệm chi phí vận hành.

Giới thiệu

Nanmar Việt Nam là nhà sản xuất / cung cấp quy mô lớn các loại lọc không khí công nghiệp, thiết bị phòng sạch và các sản phẩm khác được sử dụng trong ngành thực phẩm, bán dẫn, hàng không vũ trụ, thiết bị đo lường chính xác, bệnh viện, y sinh học và phòng thí nghiệm. Chúng tôi có thể đảm nhận các dự án phòng sạch từ cấp độ 100 đến cấp độ 10000, cung cấp dịch vụ phòng sạch trọn gói.

Thứ 2 - Thứ 6 từ 8:00 đến 17:00 | Website: https://nanmar.vn/

Phòng 721, tầng 7 toà nhà Thành Đạt 3, số 4 Lê Thánh Tông, Phường Ngô Quyền, Hải Phòng

86-512-69155999 - 86-139-06216210

airexpert@nanmar-clean.com

Detail

GIỚI THIỆU HỆ THỐNG VÀ ƯU THẾ

Giới thiệu thiết bị: Thiết bị hấp phụ - ngưng tụ than hoạt tính tận dụng khả năng hấp phụ và giải hấp của than hoạt tính ở các dải nhiệt độ khác nhau để thực hiện các thao tác hấp phụ và giải hấp chất hữu cơ. Thiết bị chủ yếu bao gồm bồn hấp phụ giải hấp than hoạt tính, van khí nén, quạt hút, ống khói, bộ lọc khô, quạt sấy khô than, dàn ngưng tụ, bình tách dầu nước và các cụm chi tiết phụ trợ.
Ưu thế hệ thống: Năng lượng tiêu hao vận hành hệ thống thấp, có thể sử dụng nguồn hơi nước của nhà xưởng hoặc máy tạo hơi nước cỡ nhỏ để đáp ứng yêu cầu. Tổng thời gian vận hành thiết bị ngắn, tốc độ/hiệu suất giải hấp đạt từ 80% đến 90%. Khí hữu cơ sau giải hấp đi vào hệ thống ngưng tụ, sau đó qua bình phân ly dầu nước để tách riêng dung môi đưa vào tái sử dụng, giúp tiết kiệm năng lượng, bảo vệ môi trường và đạt được hiệu quả tái chế tài nguyên.

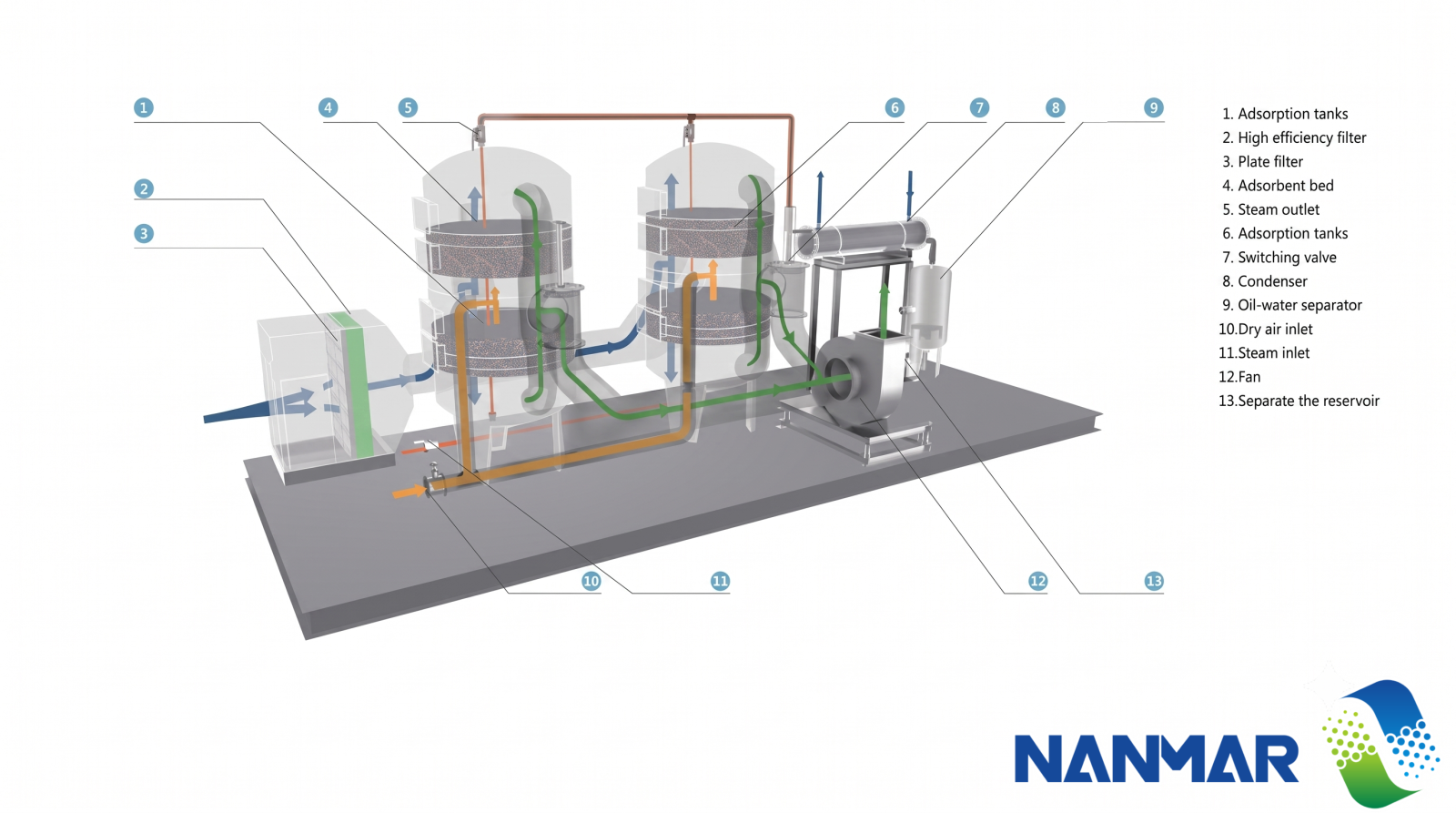

SƠ ĐỒ VÀ CẤU TẠO HỆ THỐNG

Hệ thống được cấu thành đồng bộ từ 13 bộ phận chính theo sơ đồ phối cảnh thiết bị:

Bồn hấp phụ số 1
Bộ lọc hiệu suất cao (Bộ lọc tinh)
Bộ lọc dạng tấm
Tầng than hấp phụ
Cửa thoát hơi nước giải hấp
Bồn hấp phụ số 2
Van chuyển mạch đảo chiều
Dàn ngưng tụ làm lạnh
Bình tách dầu - nước (Phân ly dung môi)
Cửa nạp không khí sấy khô than
Cửa cấp hơi nước nóng
Quạt hút chính
Bồn lưu trữ dung môi phân ly

Thuyết minh chu trình công nghệ:

Cửa cấp hơi nước -> Khí thải hữu cơ -> Tiền xử lý lọc -> Bồn hấp phụ giải hấp than hoạt tính -> Quạt hút -> Ống khói xả khí sạch.
Tuyến ngưng tụ thu hồi dung môi: Bồn than giải hấp -> Dàn ngưng tụ (kết hợp Quạt sấy khô làm mát lớp than) -> Tách phân ly và thu hồi dung môi.

ĐẶC ĐIỂM KỸ THUẬT NỔI BẬT

Giá trị tái sinh và thu hồi dung môi hữu cơ cao.
Hiệu suất xử lý làm sạch khí thải đạt 90%.
Hiệu suất giải hấp bằng hơi nước đạt 80%.
Nhiệt độ vận hành của hệ thống thấp, tính an toàn cao.
Vận hành linh hoạt: có thể chạy ngắt quãng theo ca hoặc vận hành liên tục.
Than hoạt tính được tái sinh tại chỗ, tiết kiệm đáng kể chi phí thay thế vật liệu lọc.

ĐIỀU KIỆN LÀM VIỆC VÀ PHẠM VI ÁP DỤNG

Điều kiện áp dụng tối ưu nhất: Dòng khí hữu cơ đơn thành phần, có giá trị thu hồi tái sử dụng cao, các hợp chất hữu cơ có điểm sương tương đối cao.
Thành phần hữu cơ áp dụng: Các cấu tử hữu cơ có nhiệt độ sôi thấp, độ nhớt thấp, giá trị thu hồi cao.
Thành phần không thích hợp: Hợp chất hữu cơ có nhiệt độ sôi cao, các chất dễ bị trùng hợp polyme hóa.

BẢNG THÔNG SỐ CHỌN MODEL HỆ THỐNG (DÒNG 3T-HZL)

Model 3T-HZL-005: Lưu lượng gió thích hợp: 5000 m3/h | Kích thước bồn: Phi 1300 x 2000 mm | Lượng nạp than hoạt tính: 800 kg | Lượng tiêu thụ hơi nước: 100 kg/h | Lượng nước làm mát: 8 t/h
Model 3T-HZL-010: Lưu lượng gió thích hợp: 10000 m3/h | Kích thước bồn: Phi 1900 x 2700 mm | Lượng nạp than hoạt tính: 1700 kg | Lượng tiêu thụ hơi nước: 180 kg/h | Lượng nước làm mát: 16 t/h
Model 3T-HZL-015: Lưu lượng gió thích hợp: 15000 m3/h | Kích thước bồn: Phi 2300 x 3500 mm | Lượng nạp than hoạt tính: 2490 kg | Lượng tiêu thụ hơi nước: 260 kg/h | Lượng nước làm mát: 24 t/h
Model 3T-HZL-020: Lưu lượng gió thích hợp: 20000 m3/h | Kích thước bồn: Phi 2700 x 4000 mm | Lượng nạp than hoạt tính: 3430 kg | Lượng tiêu thụ hơi nước: 350 kg/h | Lượng nước làm mát: 32 t/h
Model 3T-HZL-025: Lưu lượng gió thích hợp: 25000 m3/h | Kích thước bồn: Phi 3000 x 4600 mm | Lượng nạp than hoạt tính: 4240 kg | Lượng tiêu thụ hơi nước: 420 kg/h | Lượng nước làm mát: 40 t/h
Model 3T-HZL-030: Lưu lượng gió thích hợp: 30000 m3/h | Kích thước bồn: Phi 3200 x 4900 mm | Lượng nạp than hoạt tính: 4823 kg | Lượng tiêu thụ hơi nước: 500 kg/h | Lượng nước làm mát: 48 t/h
Model 3T-HZL-050: Lưu lượng gió thích hợp: 50000 m3/h | Kích thước bồn: Phi 3200 x 4900 mm | Lượng nạp than hoạt tính: 4823 kg | Lượng tiêu thụ hơi nước: 1000 kg/h | Lượng nước làm mát: 96 t/h
Model 3T-HZL-100: Lưu lượng gió thích hợp: 100000 m3/h | Kích thước bồn: Phi 3200 x 4900 mm | Lượng nạp than hoạt tính: 16120 kg | Lượng tiêu thụ hơi nước: 1500 kg/h | Lượng nước làm mát: 114 t/h

Lưu ý:

Lượng nước làm mát và lượng tiêu thụ hơi nước thực tế cần được kỹ sư xác nhận cụ thể dựa trên nhiệt độ và áp suất khí quyển tại vị trí vận hành của nhà máy.
