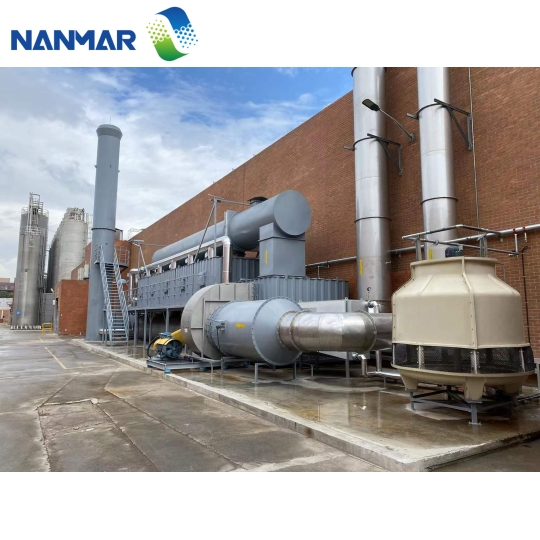

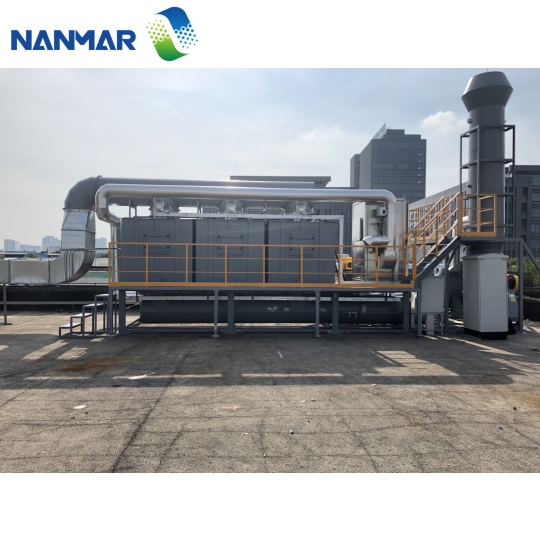

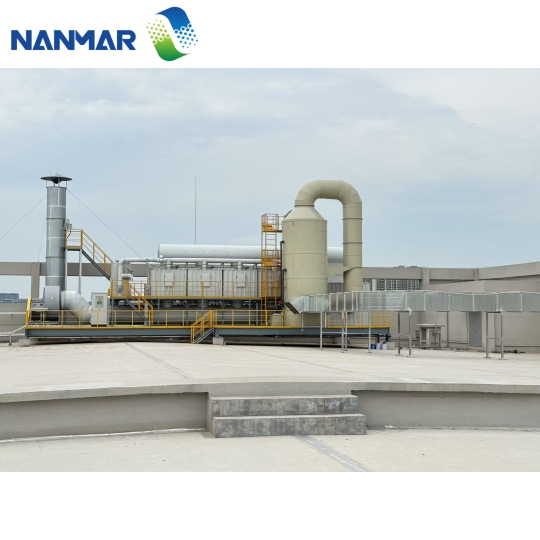

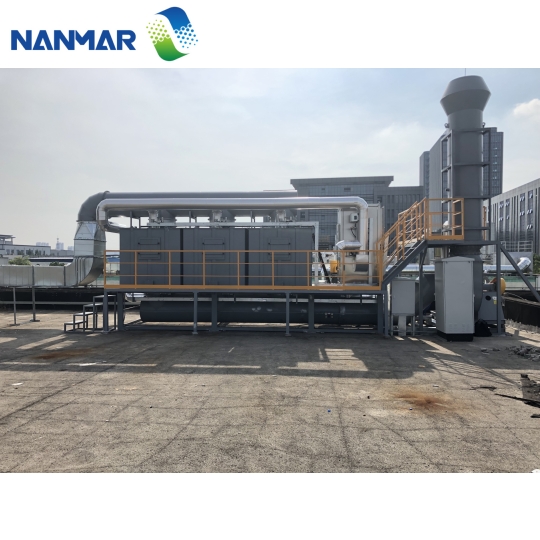

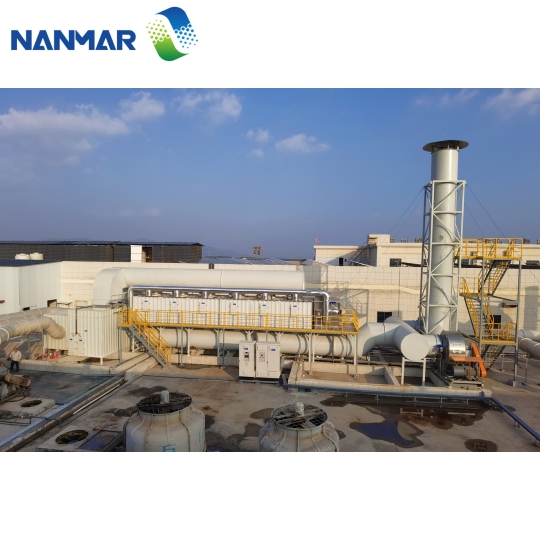

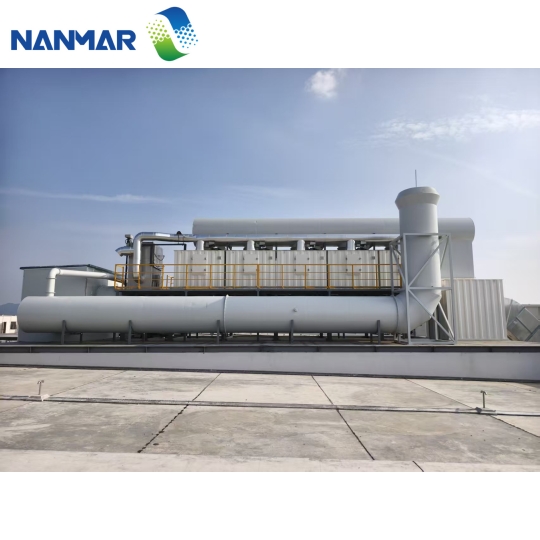

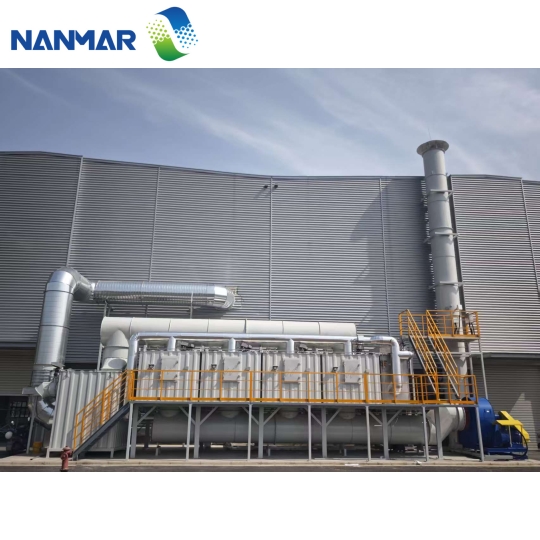

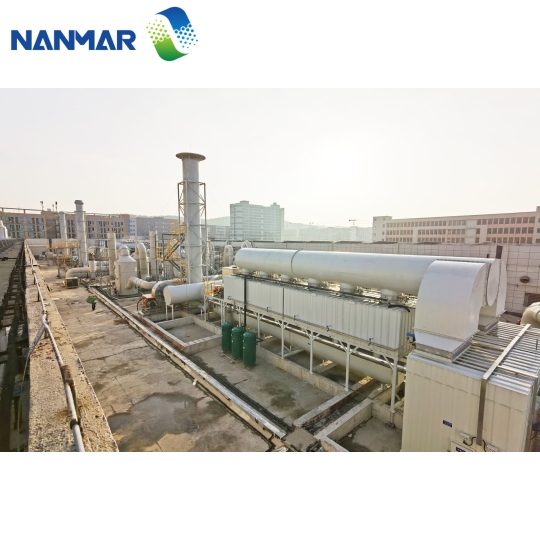

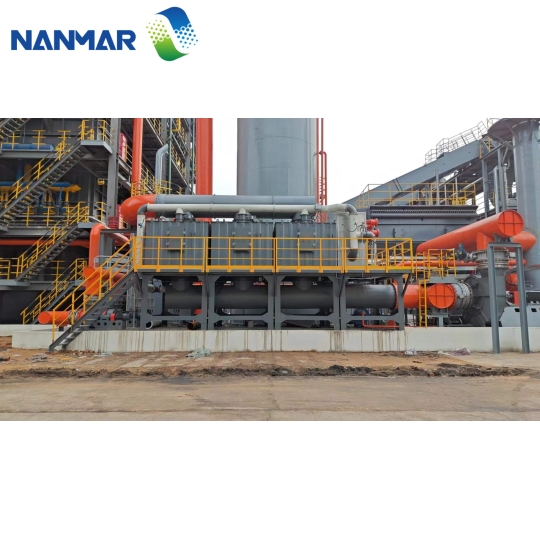

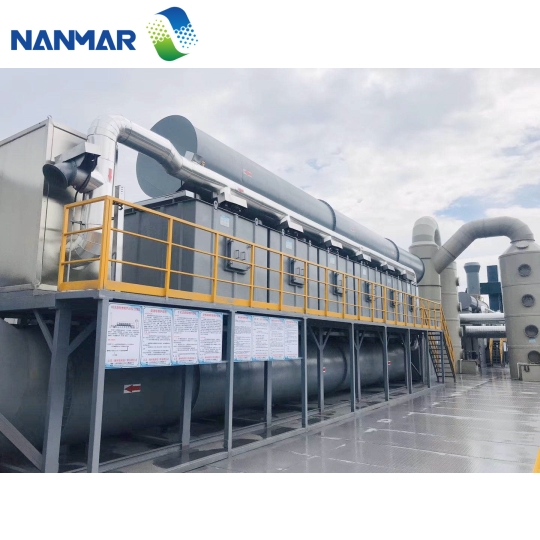

Thiết bị Hấp phụ than hoạt tính + Đốt xúc tác (CO)
Hệ thống thiết bị hấp phụ than hoạt tính kết hợp đốt xúc tác CO là dòng sản phẩm tiết kiệm năng lượng kiểu mới được nghiên cứu và chế tạo dựa trên nhiều năm kinh nghiệm xử lý khí thải hữu cơ. Hệ thống phù hợp xử lý khí thải hữu cơ ở nồng độ từ trung bình đến thấp. Thiết bị vận hành dựa trên đặc tính hấp phụ của than hoạt tính dạng xốp và tính chất giải hấp ở trạng thái nhiệt độ cao, sau đó đưa chất hữu cơ vào lò đốt xúc tác ở 300 đến 400 độ C để oxy hóa C, H thành CO2 và nước vô hại. Thiết bị có chi phí đầu tư ban đầu thấp, vận hành an toàn và đạt hiệu suất xử lý xúc tác lên đến 97%.
GIỚI THIỆU HỆ THỐNG VÀ NGUYÊN LÝ
Giới thiệu thiết bị: Thiết bị hấp phụ giải hấp than hoạt tính kết hợp đốt xúc tác là dòng sản phẩm tiết kiệm năng lượng mới được công ty chúng tôi nghiên cứu phát triển thành công qua nhiều năm tích lũy kinh nghiệm xử lý khí thải hữu cơ. Thiết bị thích hợp ứng dụng cho các nguồn khí thải hữu cơ có nồng độ từ trung bình đến thấp.
Nguyên lý hệ thống: Hệ thống hoạt động chủ yếu dựa vào tính năng hấp phụ của than hoạt tính xốp và đặc tính giải hấp của than hoạt tính khi ở trạng thái nhiệt độ cao để lần lượt tiến hành hấp phụ và giải hấp các chất hữu cơ. Dòng khí hữu cơ sau khi được giải hấp sẽ đi vào lò đốt xúc tác ở dải nhiệt độ từ 300 đến 400 độ C để thực hiện phản ứng cháy xúc tác, oxy hóa hoàn toàn các hợp chất chứa C, H thành CO2 và H2O vô hại.
SƠ ĐỒ VÀ QUY TRÌNH CÔNG NGHỆ HỆ THỐNG

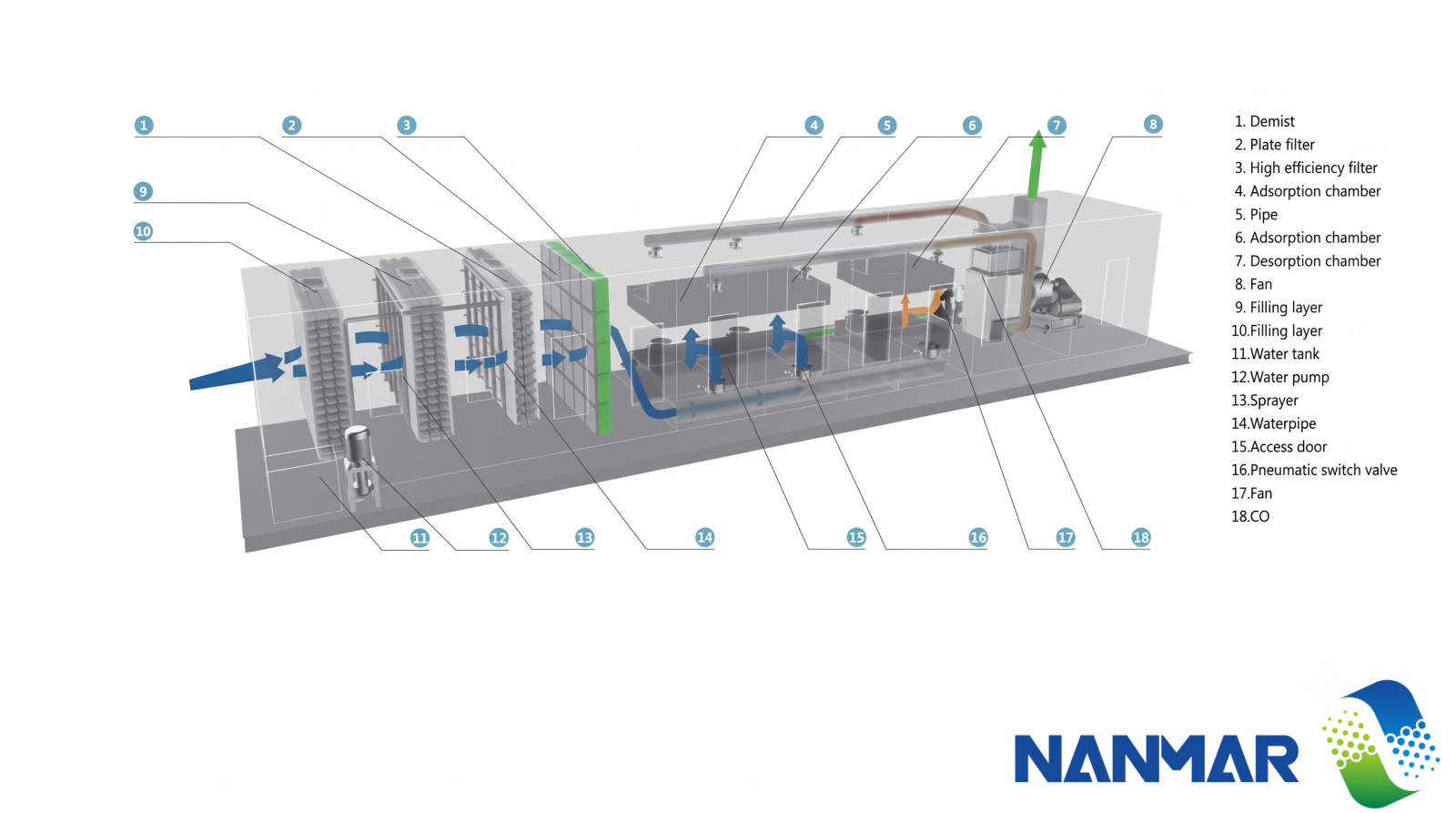

Hệ thống được cấu thành đồng bộ từ 18 bộ phận chi tiết theo sơ đồ dây chuyền:
Tầng khử sương (tách ẩm)
Bộ lọc dạng tấm
Bộ lọc hiệu suất cao (Bộ lọc tinh)
Buồng hấp phụ số 1
Tuyến đường ống dẫn khí
Buồng hấp phụ số 2
Buồng giải hấp
Quạt hút chính
Tầng vật liệu đệm số 1
Tầng vật liệu đệm số 2
Bồn chứa nước
Bơm nước tuần hoàn
Đầu phun nước
Tuyến ống cấp nước
Cửa kiểm tra bảo dưỡng
Van chuyển mạch khí nén
Quạt giải hấp
Thiết bị đốt xúc tác (CO)
Thuyết minh chu trình luồng khí:
Tuyến hấp phụ xả sạch: Khí thải hữu cơ -> Cụm tiền xử lý -> Thiết bị hấp phụ than hoạt tính -> Quạt hút -> Ống khói xả khí đạt chuẩn.
Tuyến tuần hoàn giải hấp xúc tác: Quạt giải hấp thổi khí nóng tuần hoàn qua Thiết bị than hoạt tính (chu trình nội hoàn) -> Hệ thống đốt xúc tác -> Bộ trao đổi nhiệt dạng tấm (chu trình ngoại hoàn) -> Quạt lò xúc tác.
ĐẶC ĐIỂM KỸ THUẬT NỔI BẬT
Chi phí đầu tư ban đầu thấp.
Nhiệt độ cháy xúc tác 300 độ C, vận hành an toàn.
Thiết bị vận hành tiết kiệm năng lượng và đạt hiệu suất cao.
Điều khiển tự động hoàn toàn bằng PLC, tích hợp hệ thống cảnh báo sự cố thiết bị bất thường.
Hiệu quả hấp phụ của tầng than đạt 90%, hiệu quả xử lý oxy hóa của lò xúc tác đạt 97%.
Có thể vận hành gián đoạn theo ca hoặc vận hành liên tục.
LĨNH VỰC VÀ NGÀNH NGHỀ ỨNG DỤNG
Hệ thống than hoạt tính hấp phụ kết hợp lò đốt xúc tác CO được ứng dụng chủ yếu trong các ngành:
Xưởng phun sơn công nghiệp
Dây chuyền in ấn bao bì
Sản xuất sơn và chất phủ
Chế tạo và phun sơn ô tô
Nhuộm và in mực
Dây chuyền sản xuất giấy
Công đoạn ép phun nhựa
Quy trình tráng phủ màng cuộn
Sản xuất sản phẩm điện tử
Ngành công nghiệp hóa chất
.png)
BẢNG THÔNG SỐ CHỌN MODEL HỆ THỐNG (DÒNG 3T-HTC)
Model 3T-HTC-010: Lưu lượng gió thích hợp: 10000 m3/h | Kích thước chiếm đất hệ thống (Dài x Rộng): 10m x 4m
Model 3T-HTC-020: Lưu lượng gió thích hợp: 20000 m3/h | Kích thước chiếm đất hệ thống (Dài x Rộng): 13m x 4m
Model 3T-HTC-040: Lưu lượng gió thích hợp: 40000 m3/h | Kích thước chiếm đất hệ thống (Dài x Rộng): 15m x 5m
Model 3T-HTC-050: Lưu lượng gió thích hợp: 50000 m3/h | Kích thước chiếm đất hệ thống (Dài x Rộng): 18m x 6m
Model 3T-HTC-100: Lưu lượng gió thích hợp: 100000 m3/h | Kích thước chiếm đất hệ thống (Dài x Rộng): 22m x 6m
Model 3T-HTC-150: Lưu lượng gió thích hợp: 150000 m3/h | Kích thước chiếm đất hệ thống (Dài x Rộng): 25m x 8m
Lưu ý:
Lưu lượng xử lý và lưu lượng khí cô đặc sẽ có sự khác biệt tùy theo điều kiện sử dụng thực tế.
Kích thước diện tích nêu trên là phần ước tính, có thể điều chỉnh linh hoạt theo mặt bằng thực tế tại nhà máy.
