Dự án lò RTO xử lý khí thải dây chuyền tráng phủ màng vật liệu mới – Công ty Chaolu Tô Châu

THÔNG TIN TỔNG QUAN DỰ ÁN

• Tên dự án: Hệ thống xử lý khí thải VOCs dây chuyền in ấn và tráng phủ màng polymer kỹ thuật số

• Chủ đầu tư: Công ty TNHH Công nghệ Vật liệu Mới Tô Châu Chaolu (Suzhou Chaolu New Material Technology Co., Ltd. - 苏州朝露)

• Lĩnh vực sản xuất: Màng bảo vệ quang học, màng phim cách điện, màng nhựa tráng phủ keo và vật liệu đóng gói cao cấp

• Công nghệ áp dụng: Tiền xử lý bẫy bụi mịn + Lò đốt nhiệt tích nhiệt RTO 3 buồng (Pre-treatment + 3-Chamber RTO)

• Lưu lượng xử lý thiết kế: 50.000 m3/h

• Quy mô cung cấp: 01 bộ hệ thống lò RTO 3 buồng đồng bộ

• Năm hoàn thành bàn giao: 2021

ĐẶC ĐIỂM DÒNG KHÍ VÀ HIỆU QUẢ CÔNG NGHỆ

• Tính chất nguồn thải: Dòng khí mang theo nhiệt độ 40 - 60°C từ các buồng sấy tráng phủ keo và in màng, nồng độ VOCs thiết kế từ 2.000 - 3.000 mg/m3 gồm n-propyl axetat, isopropanol (cồn IPA), etyl axetat và hydrocacbon phi metan.

• Tiền xử lý lọc bụi khô: Dòng khí được lọc qua cụm phin lọc khô đa cấp bẫy sạch hoàn toàn bụi mịn và hạt dung môi ngưng tụ, bảo đảm dòng khí sạch tuyệt đối trước khi vào buồng gốm tích nhiệt.

• Hiệu suất phân hủy: Lò RTO oxy hóa triệt để khí thải ở dải nhiệt độ 760 - 850°C, đạt hiệu suất làm sạch cực cao trên 99,5%, khí thải đầu ra đạt các chỉ tiêu bảo vệ môi trường khắt khe.

• Tự cân bằng nhiệt năng: Hiệu suất gạch lưu trữ nhiệt Ceramic đạt trên 95%. Nhờ nồng độ dung môi cao, hệ thống đạt điểm tự duy trì phản ứng cháy ổn định, không tiêu tốn nhiên liệu bổ sung trong suốt thời gian dây chuyền hoạt động.

• Hệ thống điều khiển: Vận hành tự động hoàn toàn qua tủ điều khiển PLC Siemens và màn hình cảm ứng HMI, tích hợp cảm biến nhiệt độ đa điểm, van xả áp khẩn cấp bypass và hệ thống cảnh báo nồng độ LEL an toàn cháy nổ.

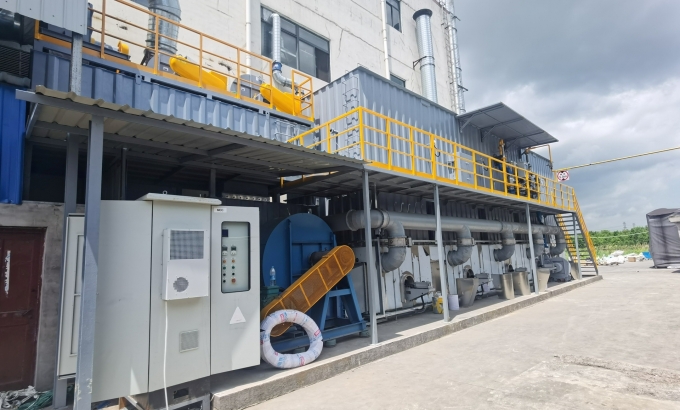

HÌNH ẢNH HỆ THỐNG VẬN HÀNH THỰC TẾ TẠI NHÀ MÁY
