THÔNG TIN TỔNG QUAN DỰ ÁN
-
Tên dự án: Hệ thống xử lý khí thải VOCs dây chuyền in hoa văn và tráng phủ màng trang trí nội thất
-
Chủ đầu tư: Công ty TNHH Vật liệu Trang trí Jixing Thượng Hải (Shanghai Jixing Decorative Material Co., Ltd. - 上海吉兴)
-
Lĩnh vực sản xuất: Tấm phủ bề mặt nội thất, màng nhựa trang trí PVC/PET, giấy dán tường và màng tráng phủ vân gỗ cao cấp
-
Công nghệ áp dụng: Cụm lọc khô sơ bộ + Bánh xe quay Zeolite cô đặc + Lò đốt nhiệt tích nhiệt tái sinh (Dry Filter + Zeolite Rotor + RCO/RTO)
-
Lưu lượng xử lý thiết kế: 100.000 m3/h
-
Quy mô cung cấp: 01 bộ tổ hợp hệ thống Bánh xe Zeolite kết hợp lò oxy hóa tái sinh đồng bộ
-
Năm hoàn thành bàn giao: 2023
ĐẶC ĐIỂM DÒNG KHÍ VÀ HIỆU QUẢ CÔNG NGHỆ
-
Tính chất nguồn thải: Khí thải sinh ra từ các máy in nhiều màu và cụm tráng phủ bóng màng nhựa nhiệt độ $\le 40^\circ\text{C}$, tổng lưu lượng thể tích lớn (100.000 m3/h) chứa Isopropyl axetat, Butanone (MEK), Butyl axetat, 4-Methyl-2-pentanone và hydrocacbon phi metan.
-
Tiền xử lý bẫy bụi sơn khô: Dòng khí được dẫn qua tháp lọc khô đa cấp bẫy sạch hoàn toàn bụi mực in và sương hạt keo lơ lửng, bảo vệ bề mặt các lỗ rây phân tử Zeolite chống tắc nghẽn.
-
Hiệu quả cô đặc Zeolite: Module bánh xe Zeolite tổ ong quay liên tục gom bắt và cô đặc dòng khí loãng lên gấp 15 - 20 lần trước khi chuyển sang buồng đốt.
-
Hiệu suất phân hủy: Lò oxy hóa tái sinh xử lý triệt để các hợp chất hữu cơ bay hơi, đạt hiệu suất làm sạch trên 99%, triệt tiêu hoàn toàn mùi hôi dung môi mực in và keo phủ.
-
Tiết kiệm năng lượng: Tầng tích nhiệt đạt hiệu suất trên 95%. Dòng khí sau cô đặc tự duy trì nhiệt độ buồng đốt ổn định, đồng thời trích nhiệt sấy nóng dòng khí giải hấp cho bánh xe giúp cắt giảm tối đa chi phí điện năng vận hành.
-
Hệ thống điều khiển: Vận hành tự động hoàn toàn qua tủ điều khiển PLC Siemens và màn hình HMI, tích hợp cảm biến đo nồng độ LEL liên tục, van xả nhiệt bypass an toàn và cụm van đĩa khí nén đảo chiều tốc độ cao.

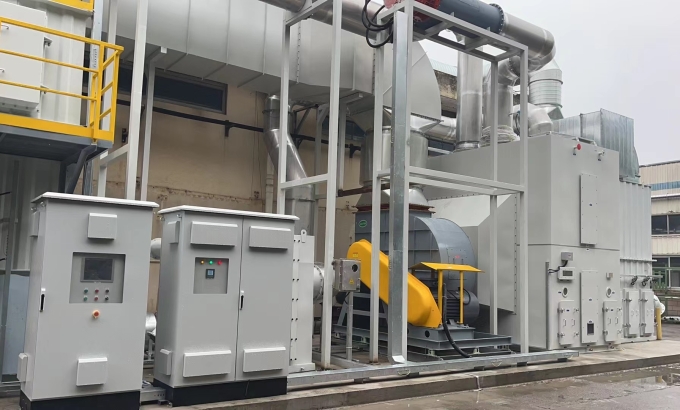

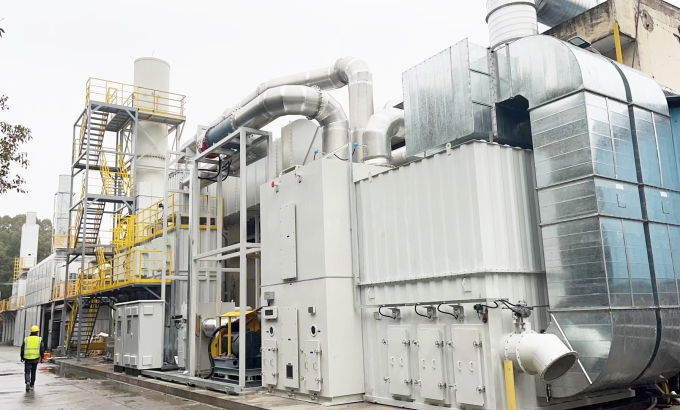

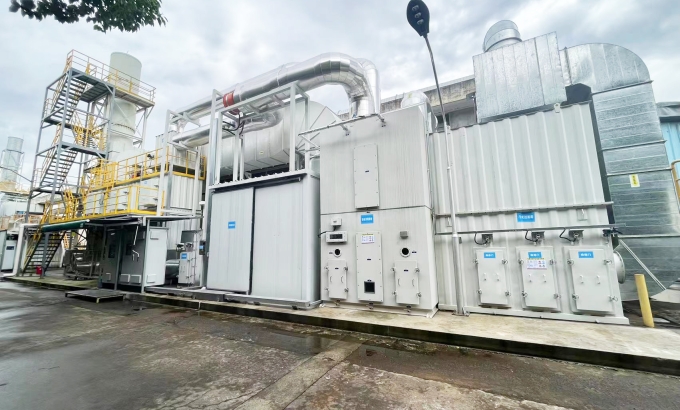

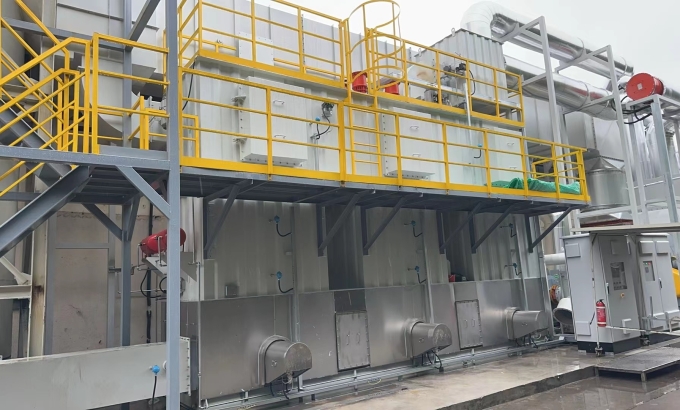

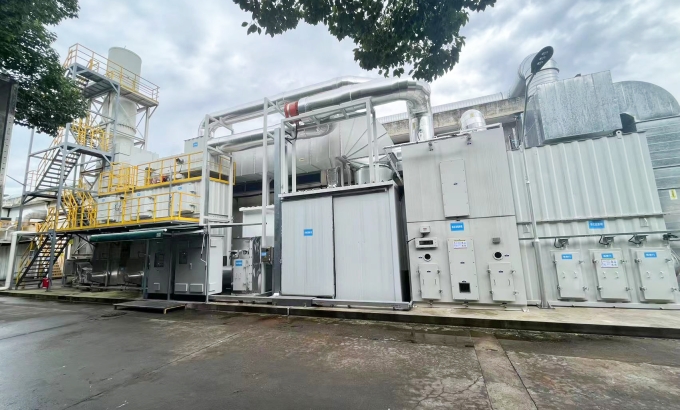

HÌNH ẢNH HỆ THỐNG VẬN HÀNH THỰC TẾ TẠI NHÀ MÁY
