Dự án Bánh xe Zeolite + RTO dây chuyền sơn dập vỏ ô tô – Tập đoàn Máy móc Hải Long Thanh Đảo

THÔNG TIN TỔNG QUAN DỰ ÁN

• Tên dự án: Tổ hợp hệ thống xử lý khí thải VOCs dây chuyền dập, hàn và phun sơn hoàn thiện vỏ xe ô tô

• Chủ đầu tư: Công ty TNHH Tập đoàn Máy móc Thanh Đảo Hailong (Qingdao Hailong Machinery Group Co., Ltd. - 青岛海隆)

• Lĩnh vực sản xuất: Khuôn dập ô tô, linh kiện thân vỏ xe con, cụm cabin xe tải nặng và kết cấu cơ khí chính xác

• Công nghệ áp dụng: Cụm lọc khô bẫy sương sơn + Tầng lọc than hoạt tính bẫy chất hữu cơ nhiệt độ sôi cao + Bánh xe quay Zeolite cô đặc + Lò đốt nhiệt tích nhiệt RTO 3 buồng (Dry Filter + High-boiling Adsorber + Zeolite Rotor + 3-Chamber RTO)

• Lưu lượng xử lý thiết kế: 70.000 m3/h + 500.000 m3/h (Tổng công suất 570.000 m3/h)

• Quy mô cung cấp: 03 bộ tổ hợp hệ thống Bánh xe Zeolite kết hợp lò RTO 3 buồng đồng bộ

• Năm hoàn thành bàn giao: 2020

ĐẶC ĐIỂM DÒNG KHÍ VÀ HIỆU QUẢ CÔNG NGHỆ

• Tính chất nguồn thải: Khí thải mang theo sương sơn lơ lửng, dung môi xylen, axetat và tổng hydrocacbon phi metan với nồng độ thiết kế 150 - 300 mg/m3 phát sinh đồng thời từ nhiều cụm robot phun sơn tự động và lò sấy lưu hóa dải công suất lớn.

• Tiền xử lý chuyên sâu 2 cấp: Kết hợp buồng lọc khô đa tầng giữ sạch hạt bụi mịn và tầng lọc bảo vệ bẫy các hợp chất có nhiệt độ sôi cao, triệt tiêu nguy cơ gây ngộ độc hoặc bít tắc các vi mao quản rây phân tử Zeolite.

• Cơ chế làm giàu nồng độ khí: Các module bánh xe Zeolite tổ ong quay chậm liên tục gom bắt và cô đặc dòng khí loãng lên gấp 15 - 20 lần trước khi cấp sang các tháp lò RTO 3 buồng phản ứng.

• Hiệu suất phân hủy: Lò RTO oxy hóa triệt để khí ô nhiễm ở dải nhiệt độ 760 - 850°C, đạt hiệu suất làm sạch trên 99%, triệt tiêu hoàn toàn mùi dung môi sơn trước khi thoát qua ống khói xả sạch.

• Tiết kiệm năng lượng: Tầng gốm Ceramic tích nhiệt đạt hiệu suất trao đổi nhiệt trên 95%, dòng khí sau cô đặc tự duy trì điểm cháy ổn định bên trong buồng đốt, đồng thời trích xuất luồng nhiệt sạch nóng cấp ngược dòng cho chu trình giải hấp bánh xe giúp tối ưu hóa chi phí vận hành.

• Hệ thống điều khiển: Vận hành tự động hoàn toàn qua tủ điều khiển PLC Siemens và giao diện màn hình HMI, tích hợp cảm biến đo nồng độ LEL liên tục, cụm van đĩa khí nén đảo chiều phản ứng nhanh và mạng lưới van an toàn bypass xả áp nhiệt độ cao.

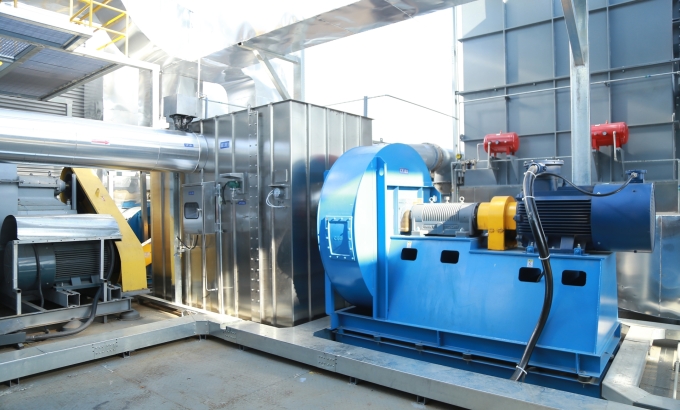

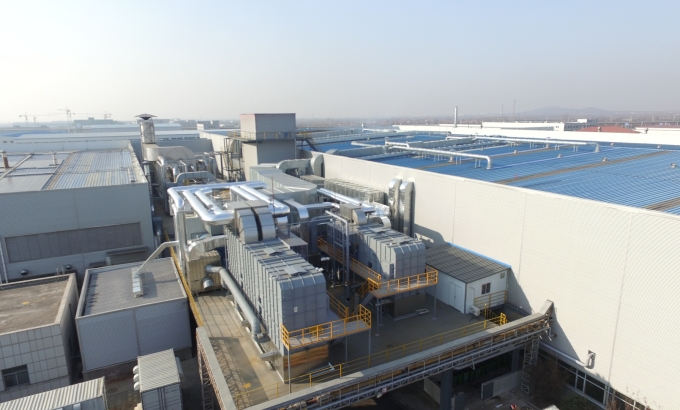

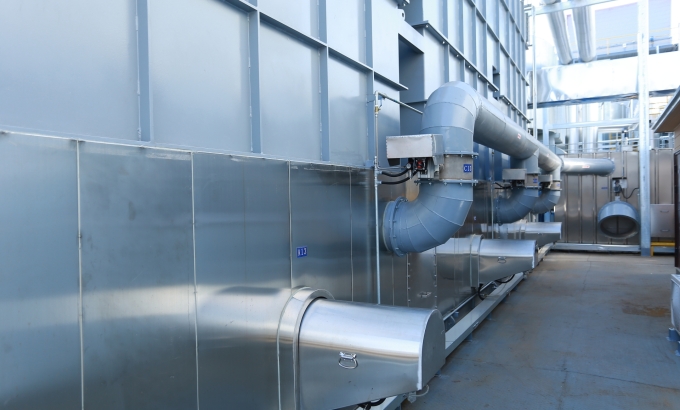

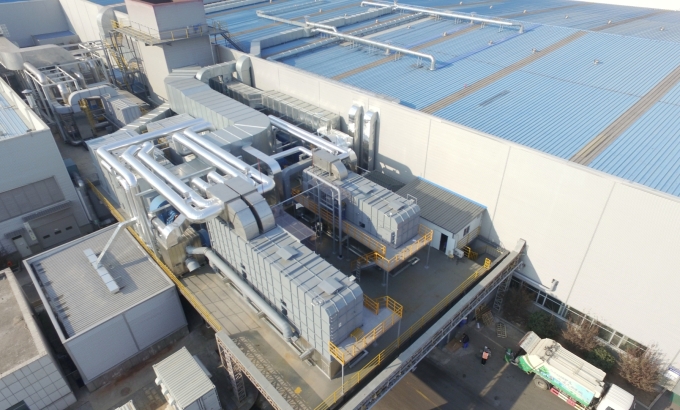

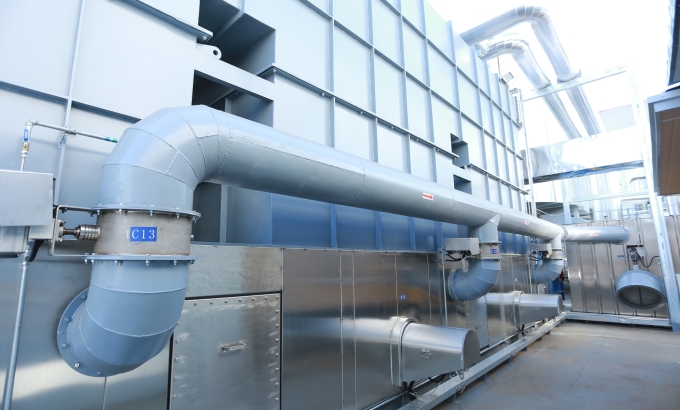

HÌNH ẢNH HỆ THỐNG VẬN HÀNH THỰC TẾ TẠI NHÀ MÁY
